جدول ابعاد و وزن اتصالات توپی برزیل
ابعاد میلیمتری و وزن گالوانیزه و سیاه 382 سایز از 36 فیگور اتصالات توپی برزیل، برگرفته از کاتالوگ فنی رسمی TUPY. برای مشخصات کامل و نقشه فنی هر قطعه، روی نام آن بزنید.
زانو ۹۰ درجه توپی برزیل
فیگور ۹۰ — 13 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 1/4" | ۸ | ۲۱ | ۱۱ | ۰٫۰۳۸ | ۰٫۰۳۴ | ۴۰۰ |
| 3/8" | ۱۰ | ۲۵ | ۱۵ | ۰٫۰۷۰ | ۰٫۰۶۷ | ۲۳۰ |
| 1/2" | ۱۵ | ۲۸ | ۱۵ | ۰٫۰۸۹ | ۰٫۰۸۹ | ۱۷۰ |
| 3/4" | ۲۰ | ۳۳ | ۱۸ | ۰٫۱۴۴ | ۰٫۱۳۷ | ۱۰۰ |
| 1" | ۲۵ | ۳۸ | ۲۱ | ۰٫۲۱۰ | ۰٫۲۰۲ | ۷۰ |
| 1.1/4" | ۳۲ | ۴۵ | ۲۶ | ۰٫۳۳۰ | ۰٫۳۱۸ | ۴۰ |
| 1.1/2" | ۴۰ | ۵۰ | ۳۱ | ۰٫۴۳۸ | ۰٫۴۱۸ | ۳۰ |
| 2" | ۵۰ | ۵۸ | ۳۴ | ۰٫۶۶۳ | ۰٫۶۶۳ | ۱۵ |
| 2.1/2" | ۶۵ | ۶۹ | ۴۲ | ۱٫۲۱۷ | ۱٫۱۸۳ | ۸ |
| 3" | ۸۰ | ۷۸ | ۴۸ | ۱٫۵۲۴ | ۱٫۴۹۶ | ۶ |
| 4" | ۱۰۰ | ۹۶ | ۶۰ | ۲٫۹۳۸ | ۲٫۸۴۷ | ۳ |
| 5" | ۱۲۵ | ۱۱۵ | ۷۵ | ۴٫۶۳۰ | ۴٫۳۰۶ | ۱ |
| 6" | ۱۵۰ | ۱۳۱ | ۹۱ | ۸٫۸۲۹ | ۸٫۷۲۴ | ۲ |
زانو ۴۵ درجه توپی برزیل
فیگور ۱۲۰ — 12 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 3/8" | ۱۰ | ۲۰ | ۱۰ | ۰٫۰۵۲ | ۰٫۰۴۹ | ۳۰۰ |
| 1/2" | ۱۵ | ۲۲ | ۹ | ۰٫۰۷۱ | ۰٫۰۶۸ | ۲۰۰ |
| 3/4" | ۲۰ | ۲۵ | ۱۰ | ۰٫۱۰۸ | ۰٫۱۰۵ | ۱۳۰ |
| 1" | ۲۵ | ۲۸ | ۱۱ | ۰٫۱۷۶ | ۰٫۱۷۱ | ۸۰ |
| 1.1/4" | ۳۲ | ۳۳ | ۱۴ | ۰٫۲۶۸ | ۰٫۲۵۶ | ۵۰ |
| 1.1/2" | ۴۰ | ۳۶ | ۱۷ | ۰٫۳۹۲ | ۰٫۳۷۸ | ۳۵ |
| 2" | ۵۰ | ۴۳ | ۱۹ | ۰٫۵۳۴ | ۰٫۵۳۰ | ۲۰ |
| 2.1/2" | ۶۵ | ۵۰ | ۲۳ | ۰٫۹۰۵ | ۰٫۸۷۰ | ۱۰ |
| 3" | ۸۰ | ۵۵ | ۲۵ | ۱٫۲۵۵ | ۱٫۲۱۹ | ۶ |
| 4" | ۱۰۰ | ۶۶ | ۳۰ | ۱٫۹۶۶ | ۲٫۰۸۲ | ۴ |
| 5" | ۱۲۵ | ۸۰ | ۴۰ | ۳٫۹۰۸ | ۳٫۸۱۰ | ۲ |
| 6" | ۱۵۰ | ۸۵ | ۴۵ | ۵٫۷۱۵ | ۵٫۷۸۸ | ۲ |
زانو تبدیلی توپی برزیل
فیگور ۹۰R — 14 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||||
|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | b | z1 | z2 | گالوانیزه | سیاه | |
| 3/8"×1/4" | ۱۰×۸ | ۲۳ | ۲۳ | ۱۳ | ۱۳ | ۰٫۰۴۵ | ۰٫۰۴۲ | |
| 1/2"×1/4" | ۱۵×۸ | ۲۵ | ۲۵ | ۱۲ | ۱۵ | ۰٫۰۶۳ | ۰٫۰۶۰ | |
| 1/2"×3/8" | ۱۵×۱۰ | ۲۶ | ۲۶ | ۱۳ | ۱۶ | ۰٫۰۶۷ | ۰٫۰۶۵ | |
| 3/4"×3/8" | ۲۰×۱۰ | ۲۸ | ۲۸ | ۱۳ | ۱۸ | ۰٫۰۹۳ | ۰٫۰۹۱ | |
| 3/4"×1/2" | ۲۰×۱۵ | ۳۰ | ۳۱ | ۱۵ | ۱۸ | ۰٫۱۱۳ | ۰٫۱۰۸ | ۱۲۰ |
| 1"×1/2" | ۲۵×۱۵ | ۳۲ | ۳۴ | ۱۵ | ۲۱ | ۰٫۱۳۹ | ۰٫۱۳۴ | ۱۰۰ |
| 1"×3/4" | ۲۵×۲۰ | ۳۵ | ۳۶ | ۱۸ | ۲۱ | ۰٫۱۸۲ | ۰٫۱۷۰ | ۸۰ |
| 1.1/4"×3/4" | ۳۲×۲۰ | ۳۴ | ۳۹ | ۱۵ | ۲۶ | ۰٫۲۲۴ | ۰٫۲۱۵ | ۷۰ |
| 1.1/4"×1" | ۳۲×۲۵ | ۳۶ | ۴۱ | ۱۷ | ۲۶ | ۰٫۲۸۹ | ۰٫۲۷۷ | ۵۰ |
| 1.1/2"×3/4" | ۴۰×۲۰ | ۴۰ | ۴۲ | ۲۱ | ۲۵ | ۰٫۲۹۴ | ۰٫۲۸۲ | ۵۰ |
| 1.1/2"×1" | ۴۰×۲۵ | ۳۹ | ۴۴ | ۲۰ | ۲۹ | ۰٫۳۴۰ | ۰٫۳۳۰ | ۴۵ |
| 1.1/2"×1.1/4" | ۴۰×۳۲ | ۴۲ | ۴۶ | ۲۳ | ۲۹ | ۰٫۴۰۵ | ۰٫۳۹۰ | ۳۵ |
| 2"×1.1/2" | ۵۰×۴۰ | ۴۶ | ۴۸ | ۲۷ | ۲۹ | ۰٫۵۳۱ | ۰٫۵۱۳ | ۲۰ |
| 2.1/2"×2" | ۶۵×۵۰ | ۵۲ | ۵۶ | ۲۸ | ۳۶ | ۰٫۹۲۲ | ۰٫۹۱۲ | |
چپقی (زانو روپیچ توپیچ) توپی برزیل
فیگور ۹۲ — 11 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||||
|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | b | z | گالوانیزه | سیاه | |
| 1/4" | ۸ | ۲۱ | ۲۸ | ۱۱ | ۰٫۰۳۴ | ۰٫۰۳۲ | ۴۵۰ |
| 3/8" | ۱۰ | ۲۵ | ۳۲ | ۱۵ | ۰٫۰۶۱ | ۰٫۰۵۷ | ۲۵۰ |
| 1/2" | ۱۵ | ۲۸ | ۳۷ | ۱۵ | ۰٫۰۸۲ | ۰٫۰۸۲ | ۱۷۰ |
| 3/4" | ۲۰ | ۳۳ | ۴۳ | ۱۸ | ۰٫۱۵۴ | ۰٫۱۳۶ | ۱۰۰ |
| 1" | ۲۵ | ۳۸ | ۵۲ | ۲۱ | ۰٫۲۳۷ | ۰٫۲۲۷ | ۶۰ |
| 1.1/4" | ۳۲ | ۴۵ | ۶۰ | ۲۶ | ۰٫۳۵۱ | ۰٫۳۴۰ | ۴۰ |
| 1.1/2" | ۴۰ | ۵۰ | ۶۵ | ۳۱ | ۰٫۴۹۷ | ۰٫۴۷۸ | ۳۰ |
| 2" | ۵۰ | ۵۸ | ۷۴ | ۳۴ | ۰٫۷۱۰ | ۰٫۶۸۴ | ۱۵ |
| 2.1/2" | ۶۵ | ۶۹ | ۸۸ | ۴۲ | ۱٫۰۵۰ | ۱٫۰۳۶ | ۸ |
| 3" | ۸۰ | ۷۸ | ۹۸ | ۴۸ | ۱٫۵۵۱ | ۱٫۵۳۰ | ۶ |
| 4" | ۱۰۰ | ۹۶ | ۱۱۸ | ۶۰ | ۲٫۸۴۹ | ۲٫۷۶۱ | ۳ |
چپقی ۴۵ درجه توپی برزیل
فیگور ۱۲۱ — 4 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||||
|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | b | z | گالوانیزه | سیاه | |
| 3/8" | ۱۰ | ۲۰ | ۲۵ | ۱۰ | ۰٫۰۴۳ | ۰٫۰۴۱ | |
| 1/2" | ۱۵ | ۲۲ | ۲۸ | ۹ | ۰٫۰۶۵ | ۰٫۰۶۲ | ۲۰۰ |
| 3/4" | ۲۰ | ۲۵ | ۳۲ | ۱۰ | ۰٫۱۰۶ | ۰٫۱۰۱ | ۱۴۰ |
| 1" | ۲۵ | ۲۸ | ۳۷ | ۱۱ | ۰٫۱۶۷ | ۰٫۱۶۱ | ۹۰ |
سراهی توپی برزیل
فیگور ۱۳۰ — 13 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 1/4" | ۸ | ۲۱ | ۱۱ | ۰٫۰۵۲ | ۰٫۰۶۶ | ۲۸۰ |
| 3/8" | ۱۰ | ۲۵ | ۱۵ | ۰٫۰۸۲ | ۰٫۰۸۰ | ۱۸۰ |
| 1/2" | ۱۵ | ۲۸ | ۱۵ | ۰٫۱۵۳ | ۰٫۱۳۸ | ۱۰۰ |
| 3/4" | ۲۰ | ۳۳ | ۱۸ | ۰٫۲۳۴ | ۰٫۲۲۰ | ۷۰ |
| 1" | ۲۵ | ۳۸ | ۲۱ | ۰٫۳۱۶ | ۰٫۳۰۵ | ۴۰ |
| 1.1/4" | ۳۲ | ۴۵ | ۲۶ | ۰٫۴۶۳ | ۰٫۴۴۹ | ۲۵ |
| 1.1/2" | ۴۰ | ۵۰ | ۳۱ | ۰٫۵۸۲ | ۰٫۵۶۹ | ۲۰ |
| 2" | ۵۰ | ۵۸ | ۳۴ | ۰٫۸۸۱ | ۰٫۸۵۵ | ۱۰ |
| 2.1/2" | ۶۵ | ۶۹ | ۴۲ | ۱٫۳۷۳ | ۱٫۳۴۴ | ۶ |
| 3" | ۸۰ | ۷۸ | ۴۸ | ۲٫۰۳۲ | ۱٫۹۶۹ | ۴ |
| 4" | ۱۰۰ | ۹۶ | ۶۰ | ۳٫۶۷۰ | ۳٫۷۶۰ | ۲ |
| 5" | ۱۲۵ | ۱۱۵ | ۷۵ | ۶٫۰۵۱ | ۵٫۷۷۰ | ۲ |
| 6" | ۱۵۰ | ۱۳۱ | ۹۱ | ۱۰٫۷۴۰ | ۱۰٫۴۳۵ | ۱ |
سراهی آتشنشانی توپی برزیل
فیگور ۱۳۸ — 1 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | ||||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | h | z | گالوانیزه | سیاه |
| 4"×2.1/2" | ۱۰۰×۶۵ | ۷۸ | ۱۰۵ | ۵۱ | ۲٫۴۳۶ | ۲٫۳۶۵ |
زانو ۱۸۰ درجه توپی برزیل
فیگور ۶۰ — 6 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 1/2" | ۱۵ | ۳۸ | ۳۰ | ۰٫۱۵۵ | ۰٫۱۵۵ | ۱۰۰ |
| 3/4" | ۲۰ | ۵۰ | ۳۶ | ۰٫۲۸۰ | ۰٫۲۵۷ | ۵۰ |
| 1" | ۲۵ | ۶۴ | ۴۵ | ۰٫۴۶۵ | ۰٫۴۵۵ | ۲۵ |
| 1.1/4" | ۳۲ | ۷۶ | ۵۳ | ۰٫۷۴۱ | ۰٫۷۰۷ | ۲۰ |
| 1.1/2" | ۴۰ | ۸۹ | ۶۰ | ۱٫۲۹۲ | ۱٫۲۴۳ | ۱۳ |
| 2" | ۵۰ | ۱۰۲ | ۷۰ | ۱٫۴۹۹ | ۱٫۴۱۹ | ۶ |
سراهی ۴۵ درجه توپی برزیل
فیگور ۱۶۵ — 9 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||||
|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | b | z1 | z2 | گالوانیزه | سیاه | |
| 1/2" | ۱۵ | ۵۹ | ۴۳ | ۳۳ | ۳۰ | ۰٫۱۳۱ | ۰٫۱۲۸ | ۱۰۰ |
| 3/4" | ۲۰ | ۷۰ | ۵۲ | ۴۰ | ۳۷ | ۰٫۲۳۹ | ۰٫۲۲۸ | ۶۰ |
| 1" | ۲۵ | ۸۳ | ۶۱ | ۴۹ | ۴۴ | ۰٫۳۳۰ | ۰٫۳۲۵ | ۳۵ |
| 1.1/4" | ۳۲ | ۱۰۰ | ۷۴ | ۶۲ | ۵۵ | ۰٫۵۲۳ | ۰٫۴۹۷ | ۲۰ |
| 1.1/2" | ۴۰ | ۱۱۱ | ۸۳ | ۷۲ | ۶۴ | ۰٫۷۲۰ | ۰٫۷۱۰ | ۱۵ |
| 2" | ۵۰ | ۱۳۱ | ۱۰۰ | ۸۳ | ۷۶ | ۱٫۲۸۰ | ۱٫۲۵۰ | ۱۰ |
| 2.1/2" | ۶۵ | ۱۶۱ | ۱۲۳ | ۱۰۷ | ۹۶ | ۱٫۷۵۱ | ۱٫۷۰۰ | ۴ |
| 3" | ۸۰ | ۱۸۴ | ۱۴۵ | ۱۲۴ | ۱۱۵ | ۲٫۷۹۱ | ۲٫۸۲۲ | ۲ |
| 4" | ۱۰۰ | ۲۲۸ | ۱۸۲ | ۱۵۶ | ۱۴۶ | ۵٫۰۲۰ | ۴٫۸۱۲ | ۱ |
زانو سراهی (زانو دوسره) توپی برزیل
فیگور ۱۳۲ — 2 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 1/2" | ۱۵ | ۴۵ | ۳۲ | ۰٫۱۷۶ | ۰٫۱۶۴ | ۷۰ |
| 3/4" | ۲۰ | ۵۰ | ۳۵ | ۰٫۲۸۴ | ۰٫۲۷۵ | ۵۰ |
سراهی کنج توپی برزیل
فیگور ۲۲۱ — 6 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 1/2" | ۱۵ | ۲۸ | ۱۵ | ۰٫۱۱۰ | - | ۱۱۰ |
| 3/4" | ۲۰ | ۳۳ | ۱۸ | ۰٫۲۰۸ | - | ۷۰ |
| 1" | ۲۵ | ۳۸ | ۲۱ | ۰٫۳۰۹ | - | ۴۵ |
| 1.1/4" | ۳۲ | ۴۵ | ۲۶ | ۰٫۴۲۷ | - | ۳۰ |
| 1.1/2" | ۴۰ | ۵۰ | ۳۱ | ۰٫۶۰۷ | - | ۱۵ |
| 2" | ۵۰ | ۵۸ | ۳۴ | ۰٫۹۸۳ | - | ۱۰ |
بوشن چپ و راست توپی برزیل
فیگور ۲۷۱ — 7 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z1 | گالوانیزه | سیاه | |
| 3/8" | ۱۰ | ۳۰ | ۱۰ | ۰٫۰۴۳ | ۰٫۰۴۰ | ۱۲۰ |
| 1/2" | ۱۵ | ۳۶ | ۱۰ | ۰٫۰۶۵ | ۰٫۰۵۸ | ۱۰۰ |
| 3/4" | ۲۰ | ۳۹ | ۹ | ۰٫۱۰۴ | ۰٫۰۹۹ | ۸۰ |
| 1" | ۲۵ | ۴۵ | ۱۱ | ۰٫۱۷۶ | ۰٫۱۷۱ | ۵۰ |
| 1.1/4" | ۳۲ | ۵۰ | ۱۲ | ۰٫۲۳۱ | ۰٫۲۲۴ | ۴۰ |
| 1.1/2" | ۴۰ | ۵۵ | ۱۷ | ۰٫۳۴۶ | ۰٫۲۶۴ | ۳۰ |
| 2" | ۵۰ | ۶۵ | ۱۷ | ۰٫۴۳۰ | ۰٫۴۲۰ | ۲۰ |
فلنج دندهای توپی برزیل
فیگور ۳۲۱ — 13 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | D | b | h | s | k | d | گالوانیزه | سیاه | |
| 1/4" | ۸ | ۷۰ | ۵ | ۱۱ | ۲۰ | ۴۵ | ۱۱ | ۰٫۱۳۷ | ۰٫۱۲۶ | ۱۱۰ |
| 3/8" | ۱۰ | ۷۵ | ۵ | ۱۲ | ۲۴ | ۵۰ | ۱۱ | ۰٫۱۶۱ | ۰٫۱۵۶ | ۱۰۰ |
| 1/2" | ۱۵ | ۸۰ | ۵ | ۱۵ | ۲۸ | ۵۵ | ۱۱ | ۰٫۱۸۹ | ۰٫۱۸۴ | ۸۰ |
| 3/4" | ۲۰ | ۹۰ | ۵٫۵ | ۱۷ | ۳۴ | ۶۵ | ۱۱ | ۰٫۲۶۲ | ۰٫۲۴۶ | ۶۰ |
| 1" | ۲۵ | ۱۰۰ | ۶ | ۱۹ | ۴۱ | ۷۵ | ۱۱ | ۰٫۳۵۲ | ۰٫۳۳۳ | ۴۵ |
| 1.1/4" | ۳۲ | ۱۲۰ | ۶٫۵ | ۲۲ | ۵۱ | ۹۰ | ۱۴ | ۰٫۵۵۳ | ۰٫۵۱۲ | ۳۰ |
| 1.1/2" | ۴۰ | ۱۳۰ | ۷ | ۲۲ | ۵۷ | ۱۰۰ | ۱۴ | ۰٫۶۷۴ | ۰٫۶۷۵ | ۲۰ |
| 2" | ۵۰ | ۱۴۰ | ۸ | ۲۶ | ۷۰ | ۱۱۰ | ۱۴ | ۰٫۹۴۰ | ۰٫۹۰۴ | ۱۶ |
| 2.1/2" | ۶۵ | ۱۶۰ | ۹ | ۳۱ | ۸۵ | ۱۳۰ | ۱۴ | ۱٫۳۵۴ | ۱٫۳۳۳ | ۱۰ |
| 3" | ۸۰ | ۱۹۰ | ۱۰ | ۳۴ | ۱۰۰ | ۱۵۰ | ۱۹ | ۲٫۰۱۴ | ۲٫۰۱۱ | ۸ |
| 4" | ۱۰۰ | ۲۱۰ | ۱۱ | ۴۰ | ۱۳۰ | ۱۷۰ | ۱۹ | ۲٫۸۹۷ | ۲٫۸۴۰ | ۵ |
| 5" | ۱۲۵ | ۲۴۰ | ۱۲ | ۴۴ | ۱۵۵ | ۲۰۰ | ۱۹ | ۴٫۱۹۰ | ۴٫۱۹۰ | ۳ |
| 6" | ۱۵۰ | ۲۶۵ | ۱۳ | ۴۴ | ۱۸۰ | ۲۲۵ | ۱۹ | ۵٫۱۰۰ | ۵٫۰۳۰ | ۳ |

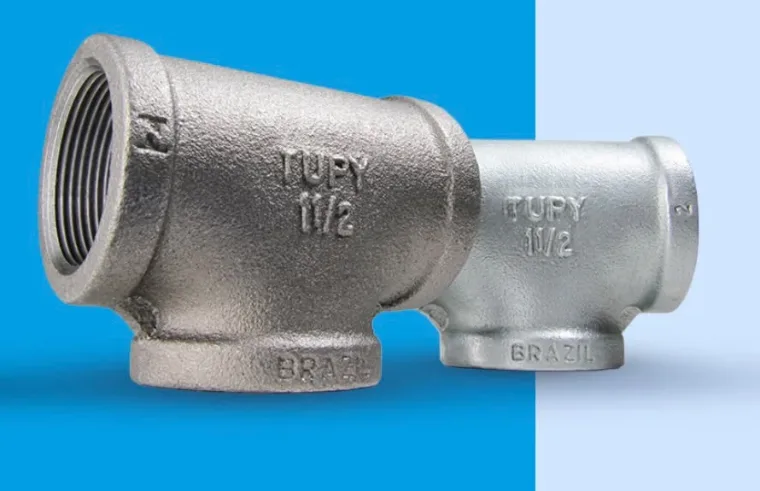

سراهی تبدیلی توپی برزیل
فیگور ۱۳۰R — 32 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||||
|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | b | z1 | z2 | گالوانیزه | سیاه | |
| 3/8"×1/4" | ۱۰×۸ | ۲۳ | ۲۳ | ۱۳ | ۱۳ | ۰٫۰۶۵ | ۰٫۰۶۴ | |
| 1/2"×1/4" | ۱۵×۸ | ۲۴ | ۲۴ | ۱۱ | ۱۴ | ۰٫۰۸۷ | ۰٫۰۸۳ | |
| 1/2"×3/8" | ۱۵×۱۰ | ۲۶ | ۲۶ | ۱۳ | ۱۶ | ۰٫۱۰۰ | ۰٫۰۹۵ | |
| 3/4"×3/8" | ۲۰×۱۰ | ۲۸ | ۲۸ | ۱۳ | ۱۸ | ۰٫۰۸۰ | ۰٫۰۷۷ | |
| 3/4"×1/2" | ۲۰×۱۵ | ۳۰ | ۳۱ | ۱۵ | ۱۸ | ۰٫۱۸۱ | ۰٫۱۶۸ | ۸۰ |
| 1"×3/8" | ۲۵×۱۰ | ۳۰ | ۳۲ | ۱۳ | ۲۲ | ۰٫۱۹۶ | ۰٫۱۸۹ | |
| 1"×1/2" | ۲۵×۱۵ | ۳۲ | ۳۴ | ۱۵ | ۲۱ | ۰٫۲۸۸ | ۰٫۲۸۲ | ۶۰ |
| 1"×3/4" | ۲۵×۲۰ | ۳۵ | ۳۶ | ۱۸ | ۲۱ | ۰٫۲۴۶ | ۰٫۲۳۶ | ۶۰ |
| 1.1/4"×1/2" | ۳۲×۱۵ | ۳۴ | ۳۸ | ۱۵ | ۲۵ | ۰٫۳۰۷ | ۰٫۲۸۷ | ۴۵ |
| 1.1/4"×3/4" | ۳۲×۲۰ | ۳۶ | ۴۱ | ۱۷ | ۲۶ | ۰٫۳۳۴ | ۰٫۳۲۷ | ۴۰ |
| 1.1/4"×1" | ۳۲×۲۵ | ۴۰ | ۴۲ | ۲۱ | ۲۵ | ۰٫۳۷۲ | ۰٫۳۴۶ | ۳۵ |
| 1.1/2"×1/2" | ۴۰×۱۵ | ۳۶ | ۴۲ | ۱۷ | ۲۹ | ۰٫۳۶۹ | ۰٫۳۵۵ | ۳۵ |
| 1.1/2"×3/4" | ۴۰×۲۰ | ۳۸ | ۴۴ | ۱۹ | ۲۹ | ۰٫۵۰۳ | ۰٫۴۸۱ | ۳۰ |
| 1.1/2"×1" | ۴۰×۲۵ | ۴۲ | ۴۶ | ۲۳ | ۲۹ | ۰٫۴۴۹ | ۰٫۴۲۹ | ۲۵ |
| 1.1/2"×1.1/4" | ۴۰×۳۲ | ۴۶ | ۴۸ | ۲۷ | ۲۹ | ۰٫۵۵۵ | ۰٫۵۱۲ | ۲۵ |
| 2"×1/2" | ۵۰×۱۵ | ۳۸ | ۴۸ | ۱۴ | ۳۵ | ۰٫۵۳۶ | ۰٫۵۲۲ | ۲۰ |
| 2"×3/4" | ۵۰×۲۰ | ۴۰ | ۵۰ | ۱۶ | ۳۵ | ۰٫۵۸۷ | ۰٫۵۶۵ | ۲۰ |
| 2"×1" | ۵۰×۲۵ | ۴۴ | ۵۲ | ۲۰ | ۳۵ | ۰٫۶۸۰ | ۰٫۶۳۵ | ۱۵ |
| 2"×1.1/4" | ۵۰×۳۲ | ۴۸ | ۵۴ | ۲۴ | ۳۵ | ۰٫۷۲۹ | ۰٫۶۸۱ | ۱۵ |
| 2"×1.1/2" | ۵۰×۴۰ | ۵۲ | ۵۵ | ۲۸ | ۳۶ | ۰٫۷۷۲ | ۰٫۷۵۱ | ۱۴ |
| 2.1/2"×1" | ۶۵×۲۵ | ۴۷ | ۶۰ | ۲۰ | ۴۳ | ۰٫۸۳۲ | ۰٫۸۱۲ | ۱۰ |
| 2.1/2"×1.1/4" | ۶۵×۳۲ | ۵۲ | ۶۲ | ۲۵ | ۴۳ | ۰٫۹۲۷ | ۰٫۹۱۵ | ۱۰ |
| 2.1/2"×1.1/2" | ۶۵×۴۰ | ۵۵ | ۶۳ | ۲۸ | ۴۴ | ۱٫۰۳۲ | ۰٫۹۴۷ | ۱۰ |
| 2.1/2"×2" | ۶۵×۵۰ | ۶۱ | ۶۶ | ۳۴ | ۴۲ | ۱٫۱۷۳ | ۱٫۰۸۱ | ۹ |
| 3"×1" | ۸۰×۲۵ | ۵۱ | ۶۷ | ۲۱ | ۵۰ | ۱٫۱۹۹ | ۱٫۲۴۶ | ۸ |
| 3"×1.1/4" | ۸۰×۳۲ | ۵۵ | ۷۰ | ۲۵ | ۵۱ | ۱٫۳۰۳ | ۱٫۲۶۱ | ۸ |
| 3"×1.1/2" | ۸۰×۴۰ | ۵۸ | ۷۱ | ۲۸ | ۵۲ | ۱٫۵۰۹ | ۱٫۴۶۸ | ۸ |
| 3"×2" | ۸۰×۵۰ | ۶۴ | ۷۳ | ۳۴ | ۴۹ | ۱٫۷۱۶ | ۱٫۴۱۸ | ۸ |
| 3"×2.1/2" | ۸۰×۶۵ | ۷۲ | ۷۶ | ۴۲ | ۴۹ | ۱٫۷۲۵ | ۱٫۸۶۴ | ۵ |
| 4"×2" | ۱۰۰×۵۰ | ۷۰ | ۸۶ | ۳۴ | ۶۲ | ۲٫۴۵۴ | ۲٫۴۰۴ | ۳ |
| 4"×2.1/2" | ۱۰۰×۶۵ | ۷۸ | ۹۰ | ۳۶ | ۶۲ | ۲٫۶۹۲ | ۲٫۶۴۲ | ۲ |
| 4"×3" | ۱۰۰×۸۰ | ۸۴ | ۹۲ | ۴۸ | ۶۲ | ۳٫۱۰۷ | ۳٫۰۱۷ | ۲ |
کپ ششضلعی توپی برزیل
فیگور ۳۰۰ — 10 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||
|---|---|---|---|---|---|
| اینچ | میلیمتر | a | گالوانیزه | سیاه | |
| 1/2" | ۱۵ | ۲۳ | ۰٫۰۵۹ | ۰٫۰۵۳ | ۳۰۰ |
| 3/4" | ۲۰ | ۲۵ | ۰٫۰۹۲ | ۰٫۰۸۴ | ۱۷۰ |
| 1" | ۲۵ | ۲۹ | ۰٫۱۵۴ | ۰٫۱۴۰ | ۱۴۰ |
| 1.1/4" | ۳۲ | ۳۱ | ۰٫۲۲۰ | ۰٫۲۱۰ | ۹۰ |
| 1.1/2" | ۴۰ | ۳۱ | ۰٫۲۶۴ | ۰٫۲۵۹ | ۷۰ |
| 2" | ۵۰ | ۳۸ | ۰٫۴۳۶ | ۰٫۴۱۶ | ۵۰ |
| 2.1/2" | ۶۵ | ۴۲ | ۰٫۷۷۹ | ۰٫۷۷۹ | |
| 3" | ۸۰ | ۴۶ | ۱٫۰۳۳ | ۰٫۹۹۸ | |
| 4" | ۱۰۰ | ۵۶ | ۱٫۸۶۲ | ۱٫۸۲۲ | |
| 6" | ۱۵۰ | ۶۳ | ۳٫۷۱۵ | ۳٫۶۶۵ | |
مهره قفلی (کنتراپرکا) توپی برزیل
فیگور ۳۱۲ — 9 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | s | گالوانیزه | سیاه | |
| 3/8" | ۱۰ | ۸ | ۲۷ | ۰٫۰۲۳ | ۰٫۰۲۱ | ۷۰۰ |
| 1/2" | ۱۵ | ۹ | ۳۲ | ۰٫۰۳۱ | ۰٫۰۲۹ | ۵۰۰ |
| 3/4" | ۲۰ | ۱۰ | ۳۶ | ۰٫۰۳۶ | ۰٫۰۳۵ | ۴۰۰ |
| 1" | ۲۵ | ۱۱ | ۴۶ | ۰٫۰۶۵ | ۰٫۰۶۲ | ۲۵۰ |
| 1.1/4" | ۳۲ | ۱۲ | ۵۵ | ۰٫۰۹۹ | ۰٫۰۹۴ | ۱۵۰ |
| 1.1/2" | ۴۰ | ۱۳ | ۶۰ | ۰٫۱۱۰ | ۰٫۱۰۴ | ۱۵۰ |
| 2" | ۵۰ | ۱۴ | ۷۵ | ۰٫۱۷۴ | ۰٫۱۶۵ | ۹۰ |
| 2.1/2" | ۶۵ | ۱۷ | ۹۵ | ۰٫۳۵۵ | ۰٫۳۴۸ | ۴۵ |
| 3" | ۸۰ | ۲۰ | ۱۰۵ | ۰٫۴۱۳ | ۰٫۳۹۹ | ۳۵ |
چهارراه توپی برزیل
فیگور ۱۸۰ — 11 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 1/4" | ۸ | ۲۱ | ۱۱ | ۰٫۰۶۸ | ۰٫۰۶۳ | ۲۳۰ |
| 3/8" | ۱۰ | ۲۵ | ۱۵ | ۰٫۱۰۶ | ۰٫۱۰۱ | ۱۲۰ |
| 1/2" | ۱۵ | ۲۸ | ۱۵ | ۰٫۱۳۶ | ۰٫۱۲۶ | ۸۰ |
| 3/4" | ۲۰ | ۳۳ | ۱۸ | ۰٫۲۲۳ | ۰٫۲۱۶ | ۶۰ |
| 1" | ۲۵ | ۳۸ | ۲۱ | ۰٫۳۷۸ | ۰٫۳۴۰ | ۴۰ |
| 1.1/4" | ۳۲ | ۴۵ | ۲۶ | ۰٫۵۵۰ | ۰٫۵۳۰ | ۲۰ |
| 1.1/2" | ۴۰ | ۵۰ | ۳۱ | ۰٫۷۰۷ | ۰٫۶۹۵ | ۱۵ |
| 2" | ۵۰ | ۵۸ | ۳۴ | ۱٫۰۸۴ | ۱٫۰۵۶ | ۱۰ |
| 2.1/2" | ۶۵ | ۶۹ | ۴۲ | ۱٫۵۷۷ | ۱٫۵۲۸ | ۶ |
| 3" | ۸۰ | ۷۸ | ۴۸ | ۲٫۳۵۶ | ۲٫۳۲۵ | ۲ |
| 4" | ۱۰۰ | ۹۶ | ۶۰ | ۴٫۳۰۸ | ۴٫۳۰۰ | |
بوشن توپی برزیل
فیگور ۲۷۰ — 13 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z1 | گالوانیزه | سیاه | |
| 1/4" | ۸ | ۲۷ | ۷ | ۰٫۰۳۲ | ۰٫۰۳۰ | ۵۰۰ |
| 3/8" | ۱۰ | ۳۰ | ۱۰ | ۰٫۰۴۱ | ۰٫۰۳۹ | ۳۵۰ |
| 1/2" | ۱۵ | ۳۶ | ۱۰ | ۰٫۰۶۱ | ۰٫۰۶۱ | ۲۰۰ |
| 3/4" | ۲۰ | ۳۹ | ۹ | ۰٫۱۰۰ | ۰٫۱۰۰ | ۱۵۰ |
| 1" | ۲۵ | ۴۵ | ۱۱ | ۰٫۱۵۹ | ۰٫۱۵۹ | ۸۰ |
| 1.1/4" | ۳۲ | ۵۰ | ۱۲ | ۰٫۲۶۲ | ۰٫۲۶۲ | ۶۰ |
| 1.1/2" | ۴۰ | ۵۵ | ۱۷ | ۰٫۳۴۶ | ۰٫۳۴۲ | ۵۰ |
| 2" | ۵۰ | ۶۵ | ۱۷ | ۰٫۴۵۳ | ۰٫۴۵۳ | ۳۰ |
| 2.1/2" | ۶۵ | ۷۴ | ۲۰ | ۰٫۷۰۳ | ۰٫۷۰۳ | ۱۲ |
| 3" | ۸۰ | ۸۰ | ۲۰ | ۱٫۱۵۷ | ۱٫۱۵۷ | ۱۰ |
| 4" | ۱۰۰ | ۹۴ | ۲۲ | ۱٫۹۴۲ | ۱٫۹۱۱ | ۸ |
| 5" | ۱۲۵ | ۱۰۹ | ۲۹ | ۲٫۹۱۰ | ۲٫۸۷۵ | ۳ |
| 6" | ۱۵۰ | ۱۲۰ | ۴۰ | ۴٫۴۳۳ | ۴٫۳۵۷ | ۲ |
مغزی توپی برزیل
فیگور ۲۸۰ — 13 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | s | گالوانیزه | سیاه | |
| 1/4" | ۸ | ۳۶ | ۱۹ | ۰٫۰۳۱ | ۰٫۰۳۰ | ۵۰۰ |
| 3/8" | ۱۰ | ۳۸ | ۲۲ | ۰٫۰۳۹ | ۰٫۰۳۸ | ۴۰۰ |
| 1/2" | ۱۵ | ۴۷ | ۲۷ | ۰٫۰۶۰ | ۰٫۰۶۰ | ۲۰۰ |
| 3/4" | ۲۰ | ۴۹ | ۳۲ | ۰٫۰۸۱ | ۰٫۰۷۹ | ۱۷۰ |
| 1" | ۲۵ | ۵۳ | ۴۱ | ۰٫۱۴۵ | ۰٫۱۴۰ | ۱۰۰ |
| 1.1/4" | ۳۲ | ۵۷ | ۵۰ | ۰٫۲۳۱ | ۰٫۲۲۷ | ۵۰ |
| 1.1/2" | ۴۰ | ۵۹ | ۵۵ | ۰٫۲۷۲ | ۰٫۲۷۲ | ۵۰ |
| 2" | ۵۰ | ۶۸ | ۷۰ | ۰٫۵۰۵ | ۰٫۴۹۱ | ۲۵ |
| 2.1/2" | ۶۵ | ۷۵ | ۸۵ | ۰٫۹۲۳ | ۰٫۹۰۵ | ۱۲ |
| 3" | ۸۰ | ۸۳ | ۱۰۰ | ۱٫۱۷۳ | ۱٫۱۵۰ | ۸ |
| 4" | ۱۰۰ | ۹۵ | ۱۳۰ | ۱٫۹۸۰ | ۱٫۸۶۹ | ۶ |
| 5" | ۱۲۵ | ۱۱۴ | ۱۵۰ | ۳٫۰۶۸ | ۳٫۰۲۸ | ۳ |
| 6" | ۱۵۰ | ۱۱۰ | ۱۸۰ | ۳٫۸۷۰ | ۳٫۸۷۰ | ۲ |
مغزی تبدیلی توپی برزیل
فیگور ۲۴۵ — 18 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | s | گالوانیزه | سیاه | |
| 3/8"×1/4" | ۱۰×۸ | ۳۸ | ۱۹ | ۰٫۰۳۷ | ۰٫۰۳۶ | |
| 1/2"×1/4" | ۱۵×۸ | ۴۴ | ۲۲ | ۰٫۰۵۷ | ۰٫۰۵۶ | ۲۵۰ |
| 1/2"×3/8" | ۱۵×۱۰ | ۴۴ | ۲۲ | ۰٫۰۶۱ | ۰٫۰۵۹ | ۲۵۰ |
| 3/4"×3/8" | ۲۰×۱۰ | ۴۷ | ۳۰ | ۰٫۰۸۳ | ۰٫۰۸۰ | |
| 3/4"×1/2" | ۲۰×۱۵ | ۴۷ | ۳۰ | ۰٫۰۸۷ | ۰٫۰۸۴ | ۱۸۰ |
| 1"×1/2" | ۲۵×۱۵ | ۵۶ | ۳۶ | ۰٫۱۲۷ | ۰٫۱۲۳ | ۱۱۰ |
| 1"×3/4" | ۲۵×۲۰ | ۵۳ | ۳۶ | ۰٫۱۵۳ | ۰٫۱۴۸ | ۱۰۰ |
| 1.1/4"×3/4" | ۳۲×۲۰ | ۵۷ | ۴۶ | ۰٫۱۹۱ | ۰٫۱۸۸ | ۷۰ |
| 1.1/4"×1" | ۳۲×۲۵ | ۵۷ | ۴۶ | ۰٫۲۰۳ | ۰٫۲۰۲ | ۶۰ |
| 1.1/2"×3/4" | ۴۰×۲۰ | ۵۹ | ۵۰ | ۰٫۲۴۹ | ۰٫۲۳۶ | ۶۰ |
| 1.1/2"×1" | ۴۰×۲۵ | ۵۹ | ۵۰ | ۰٫۲۵۰ | ۰٫۲۴۳ | ۶۰ |
| 1.1/2"×1.1/4" | ۴۰×۳۲ | ۵۹ | ۵۰ | ۰٫۲۵۶ | ۰٫۲۴۶ | ۶۰ |
| 2"×1" | ۵۰×۲۵ | ۶۸ | ۶۵ | ۰٫۴۳۴ | ۰٫۴۲۸ | ۳۵ |
| 2"×1.1/4" | ۵۰×۳۲ | ۶۸ | ۶۵ | ۰٫۳۶۸ | ۰٫۳۶۴ | ۳۵ |
| 2"×1.1/2" | ۵۰×۴۰ | ۶۸ | ۶۵ | ۰٫۴۲۲ | ۰٫۴۱۴ | |
| 2.1/2"×2" | ۶۵×۵۰ | ۷۵ | ۸۰ | ۰٫۶۶۱ | ۰٫۶۶۵ | |
| 3"×2" | ۸۰×۵۰ | ۸۳ | ۹۵ | ۰٫۹۷۲ | ۰٫۹۴۶ | |
| 3"×2.1/2" | ۸۰×۶۵ | ۸۳ | ۹۵ | ۰٫۹۲۶ | ۰٫۸۹۸ | |
بوشن تبدیلی توپی برزیل
فیگور ۲۴۰ — 26 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z2 | گالوانیزه | سیاه | |
| 3/8"×1/4" | ۱۰×۸ | ۳۰ | ۱۰ | ۰٫۰۳۴ | ۰٫۰۳۳ | |
| 1/2"×1/4" | ۱۵×۸ | ۳۶ | ۱۳ | ۰٫۰۵۲ | ۰٫۰۴۹ | |
| 1/2"×3/8" | ۱۵×۱۰ | ۳۶ | ۱۳ | ۰٫۰۵۶ | ۰٫۰۵۴ | |
| 3/4"×3/8" | ۲۰×۱۰ | ۳۹ | ۱۴ | ۰٫۰۷۶ | ۰٫۰۷۴ | |
| 3/4"×1/2" | ۲۰×۱۵ | ۳۹ | ۱۱ | ۰٫۰۹۳ | ۰٫۰۹۰ | ۱۷۰ |
| 1"×3/8" | ۲۵×۱۰ | ۴۵ | ۱۸ | ۰٫۱۲۰ | ۰٫۱۱۵ | |
| 1"×1/2" | ۲۵×۱۵ | ۴۵ | ۱۵ | ۰٫۱۳۴ | ۰٫۱۲۷ | ۱۰۰ |
| 1"×3/4" | ۲۵×۲۰ | ۴۵ | ۱۳ | ۰٫۱۴۳ | ۰٫۱۵۲ | ۹۰ |
| 1.1/4"×1/2" | ۳۲×۱۵ | ۵۰ | ۱۸ | ۰٫۲۳۷ | ۰٫۲۰۸ | |
| 1.1/4"×3/4" | ۳۲×۲۰ | ۵۰ | ۱۶ | ۰٫۱۹۸ | ۰٫۱۸۶ | |
| 1.1/4"×1" | ۳۲×۲۵ | ۵۰ | ۱۴ | ۰٫۲۱۸ | ۰٫۲۱۶ | |
| 1.1/2"×3/4" | ۴۰×۲۰ | ۵۵ | ۲۱ | ۰٫۲۴۸ | ۰٫۲۳۹ | |
| 1.1/2"×1" | ۴۰×۲۵ | ۵۵ | ۱۹ | ۰٫۲۵۶ | ۰٫۲۵۲ | |
| 1.1/2"×1.1/4" | ۴۰×۳۲ | ۵۵ | ۱۷ | ۰٫۲۶۰ | ۰٫۲۵۳ | |
| 2"×1" | ۵۰×۲۵ | ۶۵ | ۲۴ | ۰٫۳۶۹ | ۰٫۳۵۹ | |
| 2"×1.1/4" | ۵۰×۳۲ | ۶۵ | ۲۲ | ۰٫۳۸۳ | ۰٫۳۷۲ | |
| 2"×1.1/2" | ۵۰×۴۰ | ۶۵ | ۲۲ | ۰٫۳۹۰ | ۰٫۳۷۴ | |
| 2.1/2"×1.1/4" | ۶۵×۳۲ | ۷۴ | ۲۸ | ۰٫۵۵۱ | ۰٫۵۳۷ | |
| 2.1/2"×1.1/2" | ۶۵×۴۰ | ۷۴ | ۲۸ | ۰٫۵۸۱ | ۰٫۵۵۴ | |
| 2.1/2"×2" | ۶۵×۵۰ | ۷۴ | ۲۳ | ۰٫۶۰۸ | ۰٫۵۹۲ | |
| 3"×1.1/2" | ۸۰×۴۰ | ۸۰ | ۳۱ | ۰٫۷۹۵ | ۰٫۷۶۳ | |
| 3"×2" | ۸۰×۵۰ | ۸۰ | ۲۶ | ۰٫۹۱۲ | ۰٫۸۸۵ | |
| 3"×2.1/2" | ۸۰×۶۵ | ۸۰ | ۲۳ | ۰٫۸۷۵ | ۰٫۸۱۵ | |
| 4"×2" | ۱۰۰×۵۰ | ۹۴ | ۳۴ | ۱٫۳۴۴ | ۱٫۳۳۰ | |
| 4"×2.1/2" | ۱۰۰×۶۵ | ۹۴ | ۳۱ | ۱٫۴۳۴ | ۱٫۴۴۸ | |
| 4"×3" | ۱۰۰×۸۰ | ۹۴ | ۲۸ | ۱٫۶۱۱ | ۱٫۵۷۰ | |
تبدیل (بوشن تبدیل) توپی برزیل
فیگور ۲۴۱ — 34 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||||
|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | s | گالوانیزه | سیاه | |
| 3/8"×1/4" | ۱۰×۸ | ۲۰ | ۱۰ | ۱۹ | ۰٫۰۱۷ | ۰٫۰۱۶ | |
| 1/2"×1/4" | ۱۵×۸ | ۲۴ | ۱۴ | ۲۲ | ۰٫۰۳۴ | ۰٫۰۳۴ | ۴۵۰ |
| 1/2"×3/8" | ۱۵×۱۰ | ۲۴ | ۱۴ | ۲۲ | ۰٫۰۲۶ | ۰٫۰۲۵ | ۵۰۰ |
| 3/4"×1/4" | ۲۰×۸ | ۲۶ | ۱۶ | ۳۰ | ۰٫۰۷۲ | ۰٫۰۶۹ | |
| 3/4"×3/8" | ۲۰×۱۰ | ۲۶ | ۱۶ | ۳۰ | ۰٫۰۶۰ | ۰٫۰۶۱ | |
| 3/4"×1/2" | ۲۰×۱۵ | ۲۶ | ۱۳ | ۳۰ | ۰٫۰۵۱ | ۰٫۰۵۰ | ۳۰۰ |
| 1"×3/8" | ۲۵×۱۰ | ۲۹ | ۱۹ | ۳۶ | ۰٫۱۱۲ | ۰٫۱۰۶ | |
| 1"×1/2" | ۲۵×۱۵ | ۲۹ | ۱۶ | ۳۶ | ۰٫۰۹۹ | ۰٫۰۹۷ | ۱۵۰ |
| 1"×3/4" | ۲۵×۲۰ | ۲۹ | ۱۴ | ۳۶ | ۰٫۰۸۵ | ۰٫۰۸۴ | ۱۸۰ |
| 1.1/4"×1/2" | ۳۲×۱۵ | ۳۱ | ۱۸ | ۴۶ | ۰٫۲۰۰ | ۰٫۱۹۳ | ۸۰ |
| 1.1/4"×3/4" | ۳۲×۲۰ | ۳۱ | ۱۶ | ۴۶ | ۰٫۱۷۸ | ۰٫۱۷۷ | ۸۰ |
| 1.1/4"×1" | ۳۲×۲۵ | ۳۱ | ۱۴ | ۴۶ | ۰٫۱۴۵ | ۰٫۱۴۲ | ۱۰۰ |
| 1.1/2"×1/2" | ۴۰×۱۵ | ۳۱ | ۱۸ | ۵۰ | ۰٫۲۵۵ | ۰٫۲۴۹ | ۶۰ |
| 1.1/2"×3/4" | ۴۰×۲۰ | ۳۱ | ۱۶ | ۵۰ | ۰٫۲۳۶ | ۰٫۲۳۲ | ۶۰ |
| 1.1/2"×1" | ۴۰×۲۵ | ۳۱ | ۱۴ | ۵۰ | ۰٫۲۰۸ | ۰٫۲۰۳ | ۷۰ |
| 1.1/2"×1.1/4" | ۴۰×۳۲ | ۳۱ | ۱۲ | ۵۰ | ۰٫۱۳۳ | ۰٫۱۲۹ | ۸۰ |
| 2"×1/2" | ۵۰×۱۵ | ۳۵ | ۳۵ | ۶۵ | ۰٫۴۱۲ | ۰٫۳۹۰ | ۴۰ |
| 2"×3/4" | ۵۰×۲۰ | ۳۵ | ۳۳ | ۶۵ | ۰٫۳۸۹ | ۰٫۳۸۱ | ۴۰ |
| 2"×1" | ۵۰×۲۵ | ۳۵ | ۱۸ | ۶۵ | ۰٫۴۱۷ | ۰٫۴۱۲ | ۳۵ |
| 2"×1.1/4" | ۵۰×۳۲ | ۳۵ | ۱۶ | ۶۵ | ۰٫۳۴۹ | ۰٫۳۴۳ | ۴۵ |
| 2"×1.1/2" | ۵۰×۴۰ | ۳۵ | ۱۶ | ۶۵ | ۰٫۲۹۸ | ۰٫۲۸۸ | ۵۰ |
| 2.1/2"×1" | ۶۵×۲۵ | ۴۰ | ۳۷ | ۸۰ | ۰٫۶۲۲ | ۰٫۶۰۹ | ۲۵ |
| 2.1/2"×1.1/4" | ۶۵×۳۲ | ۴۰ | ۳۵ | ۸۰ | ۰٫۶۴۴ | ۰٫۶۳۸ | ۲۵ |
| 2.1/2"×1.1/2" | ۶۵×۴۰ | ۴۰ | ۲۱ | ۸۰ | ۰٫۵۸۹ | ۰٫۵۸۰ | ۲۵ |
| 2.1/2"×2" | ۶۵×۵۰ | ۴۰ | ۱۶ | ۸۰ | ۰٫۴۷۸ | ۰٫۴۷۹ | ۳۰ |
| 3"×1.1/2" | ۸۰×۴۰ | ۴۴ | ۴۰ | ۹۵ | ۰٫۹۲۱ | ۰٫۸۷۶ | ۱۵ |
| 3"×2" | ۸۰×۵۰ | ۴۴ | ۲۰ | ۹۵ | ۰٫۹۳۸ | ۰٫۹۵۵ | ۱۵ |
| 3"×2.1/2" | ۸۰×۶۵ | ۴۴ | ۱۷ | ۹۵ | ۰٫۶۲۶ | ۰٫۵۸۱ | ۲۰ |
| 4"×2" | ۱۰۰×۵۰ | ۵۱ | ۴۵ | ۱۲۰ | ۱٫۷۱۱ | ۱٫۶۷۰ | ۸ |
| 4"×2.1/2" | ۱۰۰×۶۵ | ۵۱ | ۴۲ | ۱۲۰ | ۱٫۶۲۹ | ۱٫۵۷۵ | ۱۰ |
| 4"×3" | ۱۰۰×۸۰ | ۵۱ | ۲۱ | ۱۲۰ | ۱٫۳۲۸ | ۱٫۴۴۸ | ۱۲ |
| 5"×4" | ۱۲۵×۱۰۰ | ۵۷ | ۱۸ | ۱۴۵ | ۲٫۰۸۰ | ۲٫۰۶۳ | ۶ |
| 6"×4" | ۱۵۰×۱۰۰ | ۵۸ | ۴۷ | ۱۷۵ | ۳٫۷۴۸ | ۳٫۷۹۴ | |
| 6"×5" | ۱۵۰×۱۲۵ | ۵۸ | ۱۵ | ۱۷۵ | ۲٫۷۴۹ | ۲٫۷۳۷ | |
درپوش توپی برزیل
فیگور ۲۹۰ — 10 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||||
|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | c | a | s | گالوانیزه | سیاه | |
| 1/4" | ۸ | ۲۷ | ۱۱ | ۸ | ۰٫۰۲۳ | ۰٫۰۲۱ | ۷۰۰ |
| 3/8" | ۱۰ | ۲۸ | ۱۱ | ۱۰ | ۰٫۰۳۷ | ۰٫۰۳۶ | ۴۰۰ |
| 1/2" | ۱۵ | ۳۳ | ۱۵ | ۱۱ | ۰٫۰۵۱ | ۰٫۰۴۹ | ۳۰۰ |
| 3/4" | ۲۰ | ۳۶ | ۱۷ | ۱۷ | ۰٫۰۸۸ | ۰٫۰۸۶ | ۱۷۰ |
| 1" | ۲۵ | ۴۱ | ۱۹ | ۱۹ | ۰٫۱۵۲ | ۰٫۱۴۰ | ۱۰۰ |
| 1.1/4" | ۳۲ | ۴۶ | ۲۲ | ۲۲ | ۰٫۲۱۲ | ۰٫۲۰۷ | ۷۰ |
| 1.1/2" | ۴۰ | ۴۸ | ۲۲ | ۲۲ | ۰٫۲۶۸ | ۰٫۲۵۹ | ۶۰ |
| 2" | ۵۰ | ۵۶ | ۲۶ | ۲۷ | ۰٫۴۳۶ | ۰٫۴۲۲ | ۳۵ |
| 2.1/2" | ۶۵ | ۶۳ | ۲۹ | ۳۲ | ۰٫۷۱۰ | ۰٫۶۹۴ | ۲۰ |
| 3" | ۸۰ | ۶۸ | ۳۳ | ۳۶ | ۱٫۰۵۹ | ۱٫۰۱۲ | ۱۵ |
کپ توپی برزیل
فیگور ۳۰۰ — 10 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||
|---|---|---|---|---|---|
| اینچ | میلیمتر | a | گالوانیزه | سیاه | |
| 1/2" | ۱۵ | ۲۳ | ۰٫۰۵۹ | ۰٫۰۵۳ | ۳۰۰ |
| 3/4" | ۲۰ | ۲۵ | ۰٫۰۹۲ | ۰٫۰۸۴ | ۱۷۰ |
| 1" | ۲۵ | ۲۹ | ۰٫۱۵۴ | ۰٫۱۴۰ | ۱۴۰ |
| 1.1/4" | ۳۲ | ۳۱ | ۰٫۲۲۰ | ۰٫۲۱۰ | ۹۰ |
| 1.1/2" | ۴۰ | ۳۱ | ۰٫۲۶۴ | ۰٫۲۵۹ | ۷۰ |
| 2" | ۵۰ | ۳۸ | ۰٫۴۳۶ | ۰٫۴۱۶ | ۵۰ |
| 2.1/2" | ۶۵ | ۴۲ | ۰٫۷۷۹ | ۰٫۷۷۹ | |
| 3" | ۸۰ | ۴۶ | ۱٫۰۳۳ | ۰٫۹۹۸ | |
| 4" | ۱۰۰ | ۵۶ | ۱٫۸۶۲ | ۱٫۸۲۲ | |
| 6" | ۱۵۰ | ۶۳ | ۳٫۷۱۵ | ۳٫۶۶۵ | |
مهره ماسوره توپی برزیل
فیگور ۳۴۰ — 11 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||||
|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | s | s1 | گالوانیزه | سیاه | |
| 1/4" | ۸ | ۴۲ | ۲۲ | ۳۱ | ۱۶٫۵۰ | ۰٫۰۹۶ | ۰٫۰۹۲ | ۱۵۰ |
| 3/8" | ۱۰ | ۴۵ | ۲۵ | ۳۶ | ۲۰ | ۰٫۱۲۵ | ۰٫۱۱۵ | ۱۱۰ |
| 1/2" | ۱۵ | ۴۸ | ۲۲ | ۴۰ | ۲۵ | ۰٫۱۸۰ | ۰٫۱۸۱ | ۶۰ |
| 3/4" | ۲۰ | ۵۲ | ۲۲ | ۴۹ | ۳۱ | ۰٫۲۸۲ | ۰٫۲۷۷ | ۵۰ |
| 1" | ۲۵ | ۵۸ | ۲۴ | ۵۵ | ۳۸ | ۰٫۳۸۹ | ۰٫۳۸۳ | ۴۰ |
| 1.1/4" | ۳۲ | ۶۵ | ۲۷ | ۶۹ | ۴۸ | ۰٫۶۴۱ | ۰٫۶۲۵ | ۲۵ |
| 1.1/2" | ۴۰ | ۷۰ | ۳۲ | ۷۴ | ۵۴ | ۰٫۷۴۵ | ۰٫۷۰۹ | ۲۰ |
| 2" | ۵۰ | ۷۸ | ۳۰ | ۹۰ | ۶۸ | ۱٫۱۳۲ | ۱٫۰۹۶ | ۱۲ |
| 2.1/2" | ۶۵ | ۸۵ | ۳۱ | ۱۰۹ | ۸۴ | ۱٫۷۸۲ | ۱٫۷۰۳ | ۸ |
| 3" | ۸۰ | ۹۵ | ۳۵ | ۱۲۹ | ۹۷ | ۲٫۶۰۷ | ۲٫۴۰۵ | ۶ |
| 4" | ۱۰۰ | ۱۱۰ | ۳۸ | ۱۴۹ | ۱۲۱ | ۳٫۲۷۵ | ۳٫۱۸۷ | ۳ |
پل توپی برزیل
فیگور ۸۵ — 4 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||||
|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | b | z | گالوانیزه | سیاه | |
| 1/2"×1/2" | ۱۵×۱۵ | ۱۰ | ۴۶ | ۳۳ | ۰٫۱۷۴ | ۰٫۱۶۸ | ۸۰-۹۰ |
| 1/2"×1" | ۱۵×۲۵ | ۱۵ | ۵۴ | ۴۱ | ۰٫۲۰۴ | ۰٫۱۹۳ | ۸۰-۹۰ |
| 3/4"×3/4" | ۲۰×۲۰ | ۲۰ | ۵۶ | ۴۱ | ۰٫۲۹۹ | ۰٫۲۸۶ | ۴۵-۵۰ |
| 3/4"×1" | ۲۰×۲۵ | ۲۵ | ۵۹ | ۴۴ | ۰٫۲۸۵ | — | ۴۵-۵۰ |
روپیچ توپیچ (بوشن ماسوره) توپی برزیل
فیگور ۵۲۹A — 4 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 1/2" | ۱۵ | ۴۳ | ۳۰ | ۰٫۰۶۵ | ۰٫۰۶۳ | ۲۰۰ |
| 3/4" | ۲۰ | ۴۸ | ۳۳ | ۰٫۱۰۵ | ۰٫۱۰۰ | ۱۵۰ |
| 1" | ۲۵ | ۵۵ | ۳۸ | ۰٫۱۶۶ | ۰٫۱۶۵ | ۹۰ |
| 1.1/4" | ۳۲ | ۶۰ | ۴۱ | ۰٫۲۴۰ | ۰٫۲۳۵ | ۵۰ |
روپیچ توپیچ تبدیلی توپی برزیل
فیگور ۲۴۶ — 14 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 3/8"×1/4" | ۱۰×۸ | ۳۵ | ۲۵ | ۰٫۰۳۶ | ۰٫۰۳۲ | |
| 1/2"×1/4" | ۱۵×۸ | ۴۳ | ۳۰ | ۰٫۰۵۴ | ۰٫۰۵۲ | |
| 1/2"×3/8" | ۱۵×۱۰ | ۴۳ | ۳۰ | ۰٫۰۶۰ | ۰٫۰۵۶ | |
| 3/4"×3/8" | ۲۰×۱۰ | ۴۸ | ۳۳ | ۰٫۰۹۱ | ۰٫۰۸۷ | |
| 3/4"×1/2" | ۲۰×۱۵ | ۴۸ | ۳۳ | ۰٫۰۸۵ | ۰٫۰۸۰ | ۱۷۰ |
| 1"×1/2" | ۲۵×۱۵ | ۵۵ | ۳۸ | ۰٫۱۲۴ | ۰٫۱۱۸ | ۱۲۰ |
| 1"×3/4" | ۲۵×۲۰ | ۵۵ | ۳۸ | ۰٫۱۳۲ | ۰٫۱۴۶ | ۱۰۰ |
| 1.1/4"×3/4" | ۳۲×۲۰ | ۶۰ | ۴۱ | ۰٫۲۲۰ | ۰٫۱۸۳ | ۶۵ |
| 1.1/4"×1" | ۳۲×۲۵ | ۶۰ | ۴۱ | ۰٫۲۰۵ | ۰٫۱۹۷ | ۶۰ |
| 1.1/2"×1" | ۴۰×۲۵ | ۶۳ | ۴۴ | ۰٫۲۴۷ | ۰٫۲۳۸ | ۶۰ |
| 1.1/2"×1.1/4" | ۴۰×۳۲ | ۶۳ | ۴۴ | ۰٫۲۶۶ | ۰٫۲۵۴ | ۵۰ |
| 2"×1" | ۵۰×۲۵ | ۷۰ | ۴۶ | ۰٫۳۶۴ | ۰٫۳۶۰ | ۴۰ |
| 2"×1.1/4" | ۵۰×۳۲ | ۷۰ | ۴۶ | ۰٫۳۹۵ | ۰٫۳۸۲ | |
| 2"×1.1/2" | ۵۰×۴۰ | ۷۰ | ۴۶ | ۰٫۳۹۵ | ۰٫۳۹۱ | |
خم دوسر رزوه توپی برزیل
فیگور ۳ — 11 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||
|---|---|---|---|---|---|
| اینچ | میلیمتر | b | گالوانیزه | سیاه | |
| 3/8" | ۱۰ | ۴۲ | ۰٫۰۵۹ | ۰٫۰۵۷ | |
| 1/2" | ۱۵ | ۴۸ | ۰٫۱۰۴ | ۰٫۰۹۸ | ۱۵۰ |
| 3/4" | ۲۰ | ۶۰ | ۰٫۱۷۸ | ۰٫۱۷۰ | ۸۵ |
| 1" | ۲۵ | ۷۵ | ۰٫۳۲۳ | ۰٫۳۴۶ | ۵۰ |
| 1.1/4" | ۳۲ | ۹۵ | ۰٫۵۸۱ | ۰٫۵۵۳ | ۲۵ |
| 1.1/2" | ۴۰ | ۱۰۵ | ۰٫۷۱۴ | ۰٫۶۹۲ | ۲۰ |
| 2" | ۵۰ | ۱۳۰ | ۱٫۲۶۰ | ۱٫۲۲۰ | ۱۰ |
| 2.1/2" | ۶۵ | ۱۶۵ | ۲٫۰۲۸ | ۱٫۹۵۵ | |
| 3" | ۸۰ | ۱۹۰ | ۲٫۸۵۲ | ۲٫۸۴۱ | |
| 4" | ۱۰۰ | ۲۴۵ | ۵٫۸۲۹ | ۵٫۶۲۶ | |
| 6" | ۱۵۰ | ۲۷۸ | ۱۲٫۸۰۲ | ۱۲٫۵۴۷ | |
خم زانو توپی برزیل
فیگور ۲ — 10 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 3/8" | ۱۰ | ۴۸ | ۳۸ | ۰٫۱۰۰ | ۰٫۰۹۵ | |
| 1/2" | ۱۵ | ۵۵ | ۴۲ | ۰٫۱۵۶ | ۰٫۱۴۱ | ۱۰۰ |
| 3/4" | ۲۰ | ۶۹ | ۵۴ | ۰٫۲۶۴ | ۰٫۲۴۵ | ۶۰ |
| 1" | ۲۵ | ۸۵ | ۶۸ | ۰٫۴۵۳ | ۰٫۴۳۵ | ۳۵-۴۵ |
| 1.1/4" | ۳۲ | ۱۰۵ | ۸۶ | ۰٫۷۱۵ | ۰٫۶۹۵ | ۲۰-۲۵ |
| 1.1/2" | ۴۰ | ۱۱۶ | ۹۷ | ۰٫۹۱۲ | ۰٫۸۸۹ | ۱۲-۲۰ |
| 2" | ۵۰ | ۱۴۰ | ۱۱۶ | ۱٫۶۱۰ | ۱٫۴۳۱ | ۱۰-۲۰ |
| 2.1/2" | ۶۵ | ۱۷۶ | ۱۴۹ | ۲٫۴۷۷ | ۲٫۳۸۸ | |
| 3" | ۸۰ | ۲۰۵ | ۱۷۵ | ۴٫۰۲۸ | ۳٫۷۵۰ | |
| 4" | ۱۰۰ | ۲۶۰ | ۲۲۴ | ۶٫۴۱۸ | ۶٫۳۴۸ | |
خم چپقی توپی برزیل
فیگور ۱ — 11 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||||
|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | b | z | گالوانیزه | سیاه | |
| 1/4" | ۸ | ۴۰ | ۳۶ | ۳۰ | ۰٫۰۵۰ | ۰٫۰۴۵ | |
| 3/8" | ۱۰ | ۴۸ | ۴۲ | ۳۸ | ۰٫۰۷۵ | ۰٫۰۶۹ | |
| 1/2" | ۱۵ | ۵۵ | ۴۸ | ۴۲ | ۰٫۱۲۸ | ۰٫۱۲۰ | ۱۲۰ |
| 3/4" | ۲۰ | ۶۹ | ۶۰ | ۵۴ | ۰٫۲۱۱ | ۰٫۱۹۹ | ۷۰-۷۵ |
| 1" | ۲۵ | ۸۵ | ۷۵ | ۶۸ | ۰٫۳۶۴ | ۰٫۳۴۹ | ۴۰-۵۵ |
| 1.1/4" | ۳۲ | ۱۰۵ | ۹۵ | ۸۶ | ۰٫۶۷۱ | ۰٫۶۴۷ | ۲۰-۲۸ |
| 1.1/2" | ۴۰ | ۱۱۶ | ۱۰۵ | ۹۷ | ۰٫۷۹۶ | ۰٫۷۷۲ | ۱۵-۲۰ |
| 2" | ۵۰ | ۱۴۰ | ۱۳۰ | ۱۱۶ | ۱٫۳۰۲ | ۱٫۲۹۶ | ۸-۱۰ |
| 2.1/2" | ۶۵ | ۱۷۶ | ۱۶۵ | ۱۴۹ | ۲٫۲۶۸ | ۲٫۱۹۳ | |
| 3" | ۸۰ | ۲۰۵ | ۱۹۰ | ۱۷۵ | ۳٫۴۰۸ | ۳٫۰۵۹ | |
| 4" | ۱۰۰ | ۲۶۰ | ۲۴۵ | ۲۲۴ | ۵٫۵۳۰ | ۵٫۷۳۰ | |
فیتینگ منبع توپی برزیل
فیگور ۳۵۰ — 7 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | ||||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | c | e | گالوانیزه | سیاه |
| 1/2" | ۱۵ | ۱۲ | ۳۲ | ۴۹ | ۰٫۱۶۲ | — |
| 3/4" | ۲۰ | ۱۵ | ۳۴ | ۶۰ | ۰٫۲۸۳ | — |
| 1" | ۲۵ | ۱۶ | ۴۰ | ۷۰ | ۰٫۴۰۹ | — |
| 1.1/4" | ۳۲ | ۱۹ | ۴۵ | ۸۲ | ۰٫۵۸۷ | — |
| 1.1/2" | ۴۰ | ۲۱ | ۴۹ | ۹۴ | ۰٫۸۵۶ | — |
| 2" | ۵۰ | ۲۴ | ۵۸ | ۱۱۷ | ۱٫۴۵۰ | — |
| 2.1/2" | ۶۵ | ۲۷ | ۶۶ | ۱۳۴ | ۲٫۰۶۰ | — |
زانو توپی پرس توپی برزیل
فیگور ۱۹۰۷ — 2 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||||
|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | H | A | L | Bc | گالوانیزه | سیاه | |
| 2" | ۵۰ | ۸۶ | ۷۱ | ۲۹ | ۸۹ | ۱٫۹۳۴ | — | ۶ |
| 2.1/2" | ۶۵ | ۱۰۶ | ۹۰ | ۳۱ | ۱۰۶ | ۳٫۰۵۶ | — | ۴ |
مهره توپی پرس توپی برزیل
فیگور ۱۹۳۱ — 7 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||||
|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | H | A | L | Bc | گالوانیزه | سیاه | |
| 1/2" | ۱۵ | ۸۵ | ۶۰ | ۲۶ | ۴۰ | ۰٫۳۷۹ | — | ۴۰ |
| 3/4" | ۲۰ | ۹۴ | ۶۶ | ۲۶ | ۴۹ | ۰٫۵۷۲ | — | ۲۵ |
| 1" | ۲۵ | ۹۲ | ۶۵ | ۲۶ | ۵۴ | ۰٫۶۲۵ | — | ۲۵ |
| 1.1/4" | ۳۲ | ۱۰۴ | ۷۵ | ۲۶ | ۶۹ | ۱٫۰۰۲ | — | ۱۵ |
| 1.1/2" | ۴۰ | ۹۹ | ۷۰ | ۲۹ | ۷۴ | ۱٫۲۳۰ | — | ۱۲ |
| 2" | ۵۰ | ۱۱۵ | ۸۳ | ۲۹ | ۸۹ | ۱٫۶۹۷ | — | ۸ |
| 2.1/2" | ۶۵ | ۱۵۰ | ۱۱۸ | ۳۱ | ۱۰۶ | ۲٫۷۶۴ | — | ۵ |
سراهی توپی پرس توپی برزیل
فیگور ۱۹۴۴ — 2 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | H | A | L | Bc | C | B | گالوانیزه | سیاه | |
| 2" | ۵۰ | ۸۶ | ۷۱ | ۲۹ | ۸۹ | ۹۹ | ۸۴ | ۲٫۷۱۳ | — | ۴ |
| 2.1/2" | ۶۵ | ۱۰۶ | ۹۰ | ۳۱ | ۱۰۹ | ۱۱۸ | ۱۰۲ | ۴٫۶۳۳ | — | ۲ |
سراهی یکسر رزوه توپی پرس توپی برزیل
فیگور ۱۹۴۹ — 2 سایز
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||||||
|---|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | H | A | L | B | Bc | گالوانیزه | سیاه | |
| 2" | ۵۰ | ۷۹ | ۶۴ | ۲۹ | ۶۱ | ۸۹ | ۲٫۱۱۳ | — | ۶ |
| 2.1/2" | ۶۵ | ۹۶ | ۸۰ | ۳۱ | ۷۵ | ۱۰۹ | ۳٫۳۸۸ | — | ۳ |
همه مقادیر از کاتالوگ فنی رسمی TUPY برزیل استخراج شده است. وزنها برای یک عدد اتصال و بر حسب کیلوگرم است. برای دریافت فایل PDF کاتالوگ به بخش کاتالوگ اتصالات توپی برزیل مراجعه کنید.
