سراهی توپی پرس — اتصالات توپی برزیل

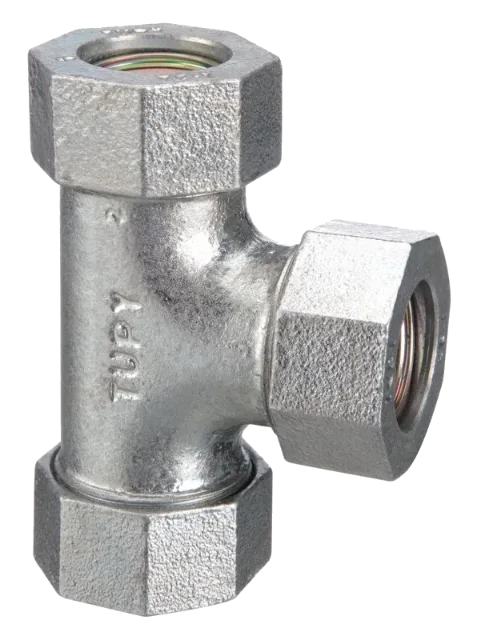

سراهی توپی پرس (فیگور ۱۹۴۴) انشعاب عمود را در سیستم TUPYPRES با هر سه سر توپی پرس ایجاد میکند.
مشخصات فنی
| شماره فیگور | ۱۹۴۴ |
| بازه سایز | ۱/۲ تا ۲½ اینچ |
| نوع پوشش | گالوانیزه |
| نوع رزوه | BSP — اتصال توپی پرس بدون رزوه |
| استاندارد | FM Approved / UL Listed / DVGW |
| حداکثر فشار کاری | — |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
نقشه فنی سراهی توپی پرس
جدول ابعاد و وزن سراهی توپی پرس
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | H | A | L | Bc | C | B | گالوانیزه | سیاه | |
| 2" | ۵۰ | ۸۶ | ۷۱ | ۲۹ | ۸۹ | ۹۹ | ۸۴ | ۲٫۷۱۳ | — | ۴ |
| 2.1/2" | ۶۵ | ۱۰۶ | ۹۰ | ۳۱ | ۱۰۹ | ۱۱۸ | ۱۰۲ | ۴٫۶۳۳ | — | ۲ |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
قیمت سراهی توپی پرس توپی برزیل
قیمت هر عدد اتصال به ریال، بر اساس آخرین بهروزرسانی لیست قیمت در ۳ شهریور ۱۴۰۵. قیمتها بدون احتساب مالیات بر ارزش افزوده است.
| سایز | گالوانیزه (ریال) |
|---|---|
| ۱/۲" | ۱۶,۵۰۰,۰۰۰ |
| ۳/۴" | ۱۸,۲۰۰,۰۰۰ |
| ۱" | ۲۶,۷۰۰,۰۰۰ |
| ۱¼" | ۳۲,۴۰۰,۰۰۰ |
| ۱½" | ۴۸,۵۰۰,۰۰۰ |
| ۲" | ۸۹,۸۰۰,۰۰۰ |
| ۲½" | ۱۳۹,۰۰۰,۰۰۰ |
برای استعلام قیمت خرید عمده و مشاهده قیمت همه فیگورها، لیست قیمت کامل اتصالات توپی برزیل را ببینید.
درباره سراهی توپی پرس
سراهی توپی پرس هر سه دهانهاش توپی پرس است و برای گرفتن انشعاب عمود از خط اصلی در سیستم TUPYPRES به کار میرود.
نقطه انشعاب در هر شبکه لولهکشی حساسترین بخش مسیر است، چون جریان در آن تقسیم میشود و تنش موضعی بالا میرود. در سیستم TUPYPRES، اتصال در این نقطه بدون رزوهکاری و جوشکاری و تنها با سفتکردن مهره اجرا میشود؛ اجرای سادهتر یعنی احتمال خطای کمتر در حساسترین نقطه شبکه.
این یکنواختی در شبکههای آتشنشانی و اسپرینکلر اهمیت ویژه دارد، جایی که تعداد انشعابها زیاد است و آزمون فشار باید در یک مرحله قبول شود.
با فیگور ۱۹۴۴ در سایز ۱/۲ تا ۲½ اینچ عرضه میشود و دارای تأییدیههای FM Approved، UL Listed و DVGW است.
اتصالات توپی پرس TUPYPRES
نسل جدید اتصالات توپی برزیل: سیستم توپی پرس TUPYPRES بدون رزوهکاری و بدون جوشکاری. لوله داخل اتصال قرار میگیرد و تنها با سفتکردن مهره در چند ثانیه آببند میشود.
اجزا و روش اجرای سیستم توپی پرس TUPYPRES
دو نمای زیر از ویدیوی رسمی کارخانه توپی برزیل، ساختار داخلی اتصال و روش اجرای آن را نشان میدهد.
نمای انفجاری اتصال توپی پرس توپی برزیل: بدنهی مرکزی با رزوه در دو سر، دو مهرهی ششگوش، و در هر طرف مجموعهی رینگهای داخلی شامل واشر آببندی و رینگ فلزی مهارکننده. لوله بدون هرگونه رزوهکاری از دو سر داخل اتصال قرار میگیرد.
با سفتکردن مهره، رینگهای داخلی روی بدنهی لوله قفل میشوند و اتصال در چند ثانیه آببند میشود؛ بدون رزوهکاری، بدون جوشکاری و بدون دستگاه پرس. در تصویر، مهرهی اتصال سایز ۲½ اینچ (نشان ۲ ۱/۲ روی بدنه) تنها با یک آچار معمولی بسته میشود.
منبع تصاویر: ویدیوی رسمی سیستم توپی پرس TUPYPRES، کارخانه توپی برزیل.
مشخصات فنی و راهنمای نصب اتصالات توپی پرس TUPYPRES تماشای کامل ویدیو اتصالات توپی پرس TUPYPRES
پرسشهای پرتکرار درباره سراهی توپی پرس
سراهی توپی پرس در چه سایزهایی تولید میشود؟
سراهی توپی پرس در ۲ سایز، از 2" تا 2.1/2" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد سراهی توپی پرس چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 2.1/2" وزنی برابر ۴٫۶۳۳ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
نصب اتصالات توپی پرس TUPYPRES به چه ابزاری نیاز دارد؟
به دستگاه پرس با فک متناسب با سایز لوله نیاز است. لوله باید عمود و بدون پلیسه بریده شود و تا عمق مشخصشده داخل اتصال برود؛ عمق ورود لوله و گشتاور مجاز برای هر سایز در کاتالوگ TUPYPRES آمده است. پس از پرس، اتصال قابل باز کردن نیست و برای نصب مجدد باید حلقه و اورینگ تعویض شود.
اتصالات توپی پرس TUPYPRES چه تفاوتی با اتصالات دندهای دارند؟
اتصالات توپی پرس بدون رزوه و بدون جوش نصب میشوند: لوله داخل اتصال قرار میگیرد و با ابزار پرس، حلقه اتصال روی لوله فشرده میشود و حلقه آببندی داخلی کار آببندی را انجام میدهد. سرعت نصب بهمراتب بیشتر است و به مهارت کمتری نیاز دارد؛ کاربرد اصلی آن در شبکههای آتشنشانی، آب، گاز و هوای فشرده است. برخلاف اتصالات دندهای، پس از پرس امکان باز کردن وجود ندارد.
فشار و دمای کاری اتصالات توپی پرس TUPYPRES چقدر است؟
بر اساس کاتالوگ TUPYPRES و روی لوله فولادی: آب تا ۱۶ بار در دمای ۸۰ درجه سانتیگراد، سوخت مایع تا ۱۶ بار در ۸۰ درجه، هوای فشرده تا ۱۰ بار در ۸۰ درجه و گاز تا ۱۰ بار در ۷۰ درجه. روی لوله پلیاتیلن PE80 و PE100 مقادیر کمتری مجاز است و برای هوای فشرده اصلاً توصیه نمیشود.
سراهی توپی پرس روی چه لولههایی نصب میشود؟
سیستم TUPYPRES روی لولههای فولادی مطابق NBR 5580 و NBR 5590 (معادل EN 10255 و DIN 2440/2441) و همچنین لولههای پلیاتیلن PE80 و PE100 قابل نصب است. اتصال انتقالی نیز برای وصل کردن لوله فولادی به لوله پلیاتیلن وجود دارد.
چطور اصل بودن سراهی توپی پرس را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی سراهی توپی پرس را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۱۹۴۴ و سایز مورد نیاز را اعلام کنید.
