سراهی کنج — اتصالات توپی برزیل

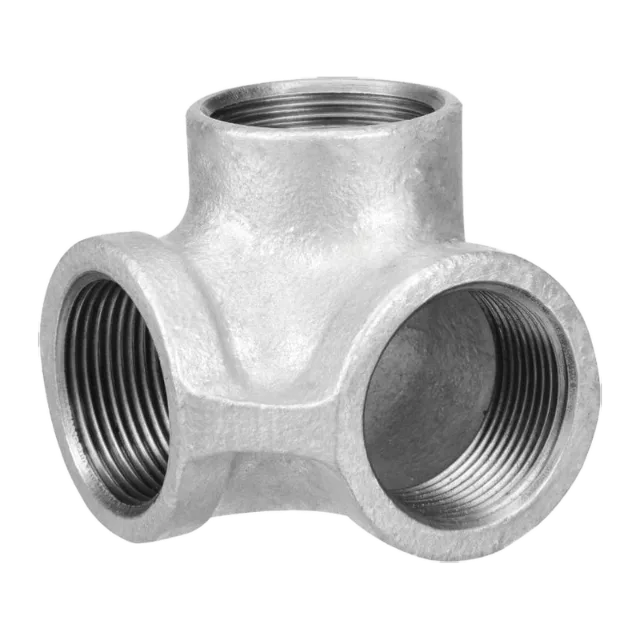

سراهی کنج توپی برزیل (فیگور ۲۲۱) سه دهانه دارد که هر سه بر هم عمودند. جایی به کار میآید که خط باید در گوشهای همزمان در دو صفحه تغییر مسیر بدهد و یک انشعاب هم بگیرد.
مشخصات فنی
| شماره فیگور | ۲۲۱ |
| بازه سایز | ½ تا ۲ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP |
| استاندارد | ISO/EN/NBR ZA1 |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
جدول ابعاد و وزن سراهی کنج
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 1/2" | ۱۵ | ۲۸ | ۱۵ | ۰٫۱۱۰ | - | ۱۱۰ |
| 3/4" | ۲۰ | ۳۳ | ۱۸ | ۰٫۲۰۸ | - | ۷۰ |
| 1" | ۲۵ | ۳۸ | ۲۱ | ۰٫۳۰۹ | - | ۴۵ |
| 1.1/4" | ۳۲ | ۴۵ | ۲۶ | ۰٫۴۲۷ | - | ۳۰ |
| 1.1/2" | ۴۰ | ۵۰ | ۳۱ | ۰٫۶۰۷ | - | ۱۵ |
| 2" | ۵۰ | ۵۸ | ۳۴ | ۰٫۹۸۳ | - | ۱۰ |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
درباره سراهی کنج
سراهی معمولی هر سه دهانهاش در یک صفحه است. اما در گوشه ساختمان یا در اتصال به یک تجهیز، گاهی لازم است خط هم به سمت بالا برود و هم انشعابی در راستای دیگر بگیرد. ساختن این حالت با زانو و سراهی معمولی، دو یا سه قطعه و چند رزوه اضافه میخواهد و فضای بیشتری اشغال میکند.
سراهی کنج فیگور ۲۲۱ همین هندسه را در یک قطعه فراهم میکند: سه دهانه مادگی که محور هرکدام بر دو دهانه دیگر عمود است.
جنس این اتصال چدن چکشخوار مغز سیاه کلاس JMB 350-10 است و در دو پرداخت گالوانیزه گرم و سیاه تولید میشود. سایزهای موجود از ½ تا ۲ اینچ است.
ابعاد و وزن به تفکیک سایز: ½ اینچ کد ۱۲۱۵۰۰۴ با a=۲۸ و z=۱۵ میلیمتر؛ ¾ اینچ کد ۱۲۱۵۰۰۶ با a=۳۳ و z=۱۸؛ ۱ اینچ کد ۱۲۱۵۰۰۷ با a=۳۸ و z=۲۱؛ ۱¼ اینچ کد ۱۲۱۵۰۰۸ با a=۴۵ و z=۲۶؛ ۱½ اینچ کد ۱۲۱۵۰۰۹ با a=۵۰ و z=۳۱؛ و ۲ اینچ کد ۱۲۱۵۰۱۰ با a=۵۸ و z=۳۴ میلیمتر. وزن گالوانیزه از ۰٫۱۱۰ تا ۰٫۹۸۳ کیلوگرم است.
پرسشهای پرتکرار درباره سراهی کنج
سراهی کنج توپی برزیل در چه سایزهایی تولید میشود؟
سراهی کنج توپی برزیل در ۶ سایز، از 1/2" تا 2" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد سراهی کنج توپی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 1" وزنی برابر ۰٫۳۰۹ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه سراهی کنج توپی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
سراهی کنج توپی مطابق چه استانداردهایی تولید میشود؟
سراهی کنج توپی مطابق ISO/EN/NBR ZA1 تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن سراهی کنج توپی برزیل را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی سراهی کنج را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۲۲۱ و سایز مورد نیاز را اعلام کنید.
