اتصالات خطوط بخار و آب گرم
خط بخار و آب گرم با هر بار راهاندازی و خاموشی گرم و سرد میشود. این چرخه، تنشی تکرارشونده به شبکه وارد میکند که ماده اتصال باید سالها تحملش کند.
انبساط و انقباض؛ تنشی که تمام نمیشود
لوله با گرمشدن طول میگیرد و با سردشدن جمع میشود. این جابهجایی در محل اتصالات به تنش تبدیل میشود و بارها و بارها تکرار میشود.
چدن چکشخوار خود را با این تنش وفق میدهد؛ ماده ترد در برابر همان تنش تسلیم میشود. به همین دلیل در خطوط بخار و آب گرم صنعتی، چدن چکشخوار انتخاب متعارف است.
پوشش: سیاه یا گالوانیزه
مدارهای بسته گرمایشی و خطوط بخار، اکسیژن آزاد در گردش ندارند و اتصال سیاه در آنها متعارف است.
خطوط آب گرم مصرفی داستان دیگری دارند: آب تازه با اکسیژن محلول در گردش است و در این خطوط گالوانیزه بگیرید.
دقت رزوه در دمای بالا
ارتعاش و چرخههای حرارتی، اتصال شل را شلتر میکنند. رزوهای که با تلورانس دقیق تراشیده شده باشد سطح تماس یکنواختتری دارد و در برابر شلشدن مقاومتر است.
همچنین امکان باز و بسته کردن اتصال برای تعمیرات، بدون آسیب به رزوه، به همین دقت ماشینکاری بستگی دارد.
فیگورهای پرکاربرد در این خط
زانو ۹۰ درجه — فیگور ۹۰

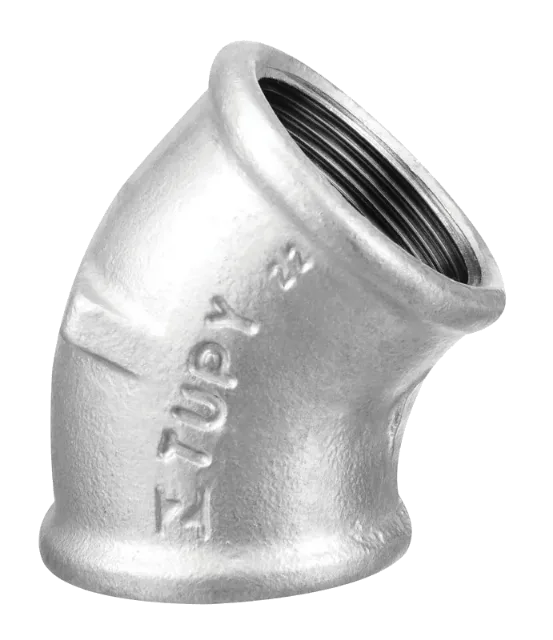

زانو ۴۵ درجه — فیگور ۱۲۰
سراهی — فیگور ۱۳۰

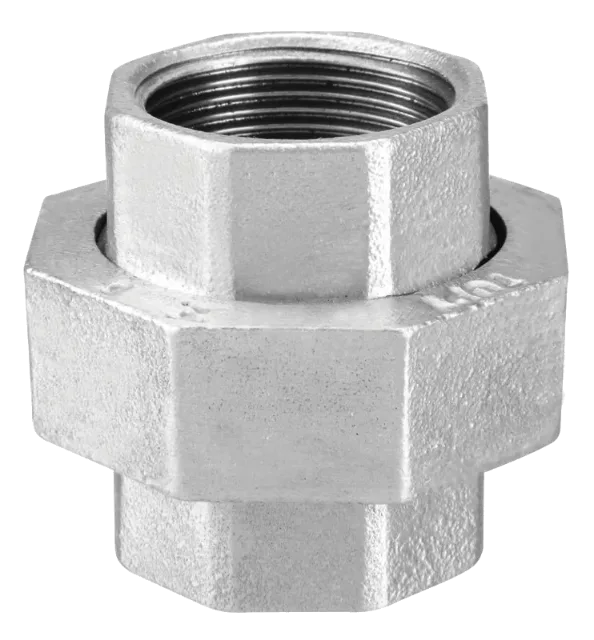

مهره ماسوره

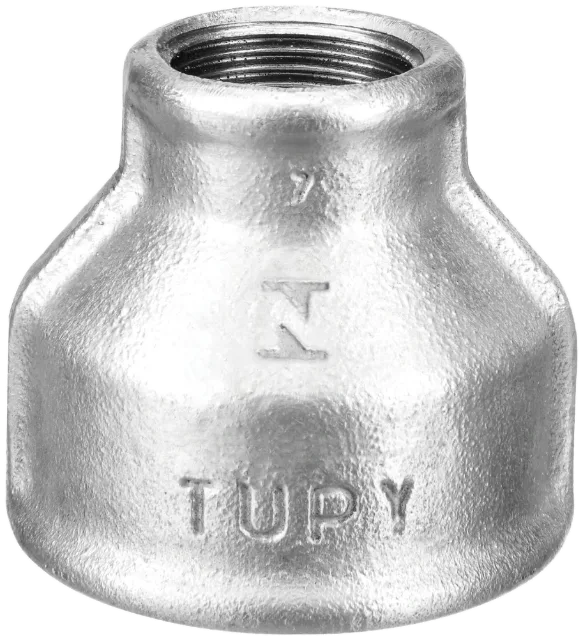

بوشن تبدیلی

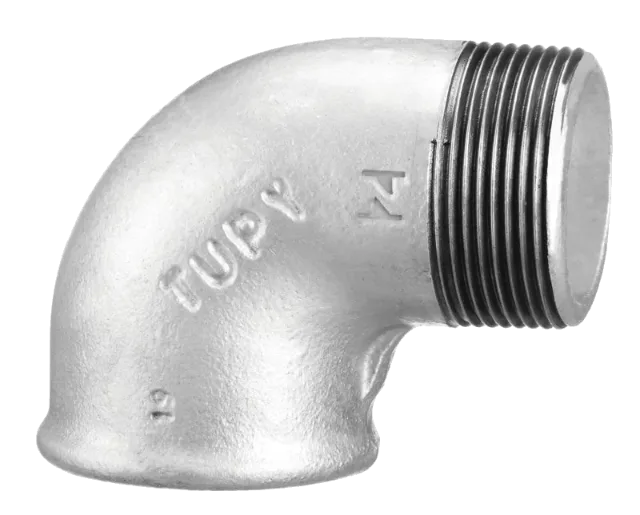

چپقی (زانو روپیچ توپیچ) — فیگور ۹۲
پرسشهای پرتکرار
برای موتورخانه و شوفاژ، سیاه بگیرم یا گالوانیزه؟
مدار بسته گرمایشی اکسیژن آزاد در گردش ندارد و اتصال سیاه در آن متعارف است. اما خط آب گرم مصرفی که آب تازه در آن جریان دارد، گالوانیزه میخواهد.
چرا در خط بخار از مهره ماسوره استفاده میشود؟
مهره ماسوره امکان باز کردن یک قسمت از خط را بدون برش لوله یا باز کردن کل مسیر فراهم میکند؛ در خطوطی که شیرآلات و تجهیزات نیاز به سرویس دورهای دارند این یک ضرورت عملی است.
آیا چدن چکشخوار برای دمای بخار مناسب است؟
چدن چکشخوار ماده متعارف اتصالات دندهای در خطوط بخار است و استانداردهای این خانواده — EN 10242 و ASME B16.3 — بر همین ماده نوشته شدهاند. محدوده فشار و دمای مجاز هر فیگور در صفحه همان محصول درج شده است.
