خم زانو — اتصالات توپی برزیل

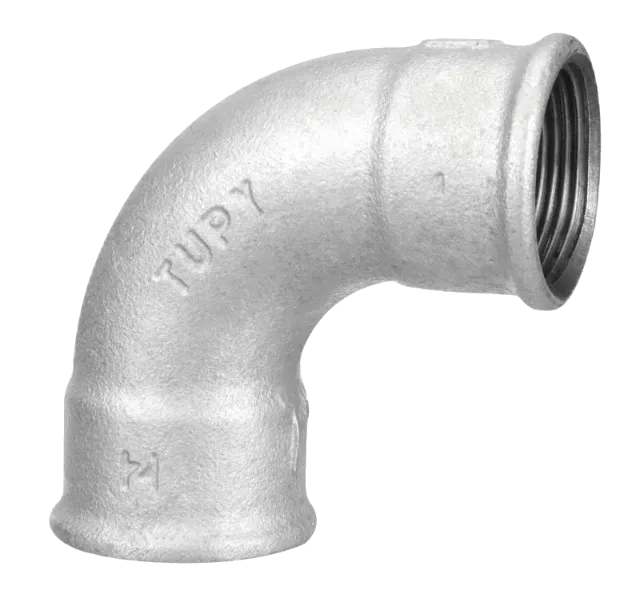

خم زانو توپی برزیل (فیگور ۲) خمی با شعاع کوتاهتر است که تغییر مسیر نرم را در فضای کمتری نسبت به خم بلند انجام میدهد.
مشخصات فنی
| شماره فیگور | ۲ |
| بازه سایز | ۱/۲ تا ۲ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP |
| استاندارد | EN 10242 / ISO 49 |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
نقشه فنی خم زانو
جدول ابعاد و وزن خم زانو
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 3/8" | ۱۰ | ۴۸ | ۳۸ | ۰٫۱۰۰ | ۰٫۰۹۵ | |
| 1/2" | ۱۵ | ۵۵ | ۴۲ | ۰٫۱۵۶ | ۰٫۱۴۱ | ۱۰۰ |
| 3/4" | ۲۰ | ۶۹ | ۵۴ | ۰٫۲۶۴ | ۰٫۲۴۵ | ۶۰ |
| 1" | ۲۵ | ۸۵ | ۶۸ | ۰٫۴۵۳ | ۰٫۴۳۵ | ۳۵-۴۵ |
| 1.1/4" | ۳۲ | ۱۰۵ | ۸۶ | ۰٫۷۱۵ | ۰٫۶۹۵ | ۲۰-۲۵ |
| 1.1/2" | ۴۰ | ۱۱۶ | ۹۷ | ۰٫۹۱۲ | ۰٫۸۸۹ | ۱۲-۲۰ |
| 2" | ۵۰ | ۱۴۰ | ۱۱۶ | ۱٫۶۱۰ | ۱٫۴۳۱ | ۱۰-۲۰ |
| 2.1/2" | ۶۵ | ۱۷۶ | ۱۴۹ | ۲٫۴۷۷ | ۲٫۳۸۸ | |
| 3" | ۸۰ | ۲۰۵ | ۱۷۵ | ۴٫۰۲۸ | ۳٫۷۵۰ | |
| 4" | ۱۰۰ | ۲۶۰ | ۲۲۴ | ۶٫۴۱۸ | ۶٫۳۴۸ | |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
قیمت خم زانو توپی برزیل
قیمت هر عدد اتصال به ریال، بر اساس آخرین بهروزرسانی لیست قیمت در ۳ شهریور ۱۴۰۵. قیمتها بدون احتساب مالیات بر ارزش افزوده است.
| سایز | گالوانیزه (ریال) |
|---|---|
| ۱/۲" | ۱,۹۵۰,۰۰۰ |
| ۳/۴" | ۲,۸۵۰,۰۰۰ |
| ۱" | ۴,۵۰۰,۰۰۰ |
| ۱¼" | ۶,۰۵۰,۰۰۰ |
| ۱½" | ۸,۱۰۰,۰۰۰ |
| ۲" | ۱۹,۶۰۰,۰۰۰ |
برای استعلام قیمت خرید عمده و مشاهده قیمت همه فیگورها، لیست قیمت کامل اتصالات توپی برزیل را ببینید.
درباره خم زانو
خم زانو در میانه زانوی ۹۰ درجه و خم شعاعبلند قرار میگیرد. مسیر را مانند خم بهصورت قوسی میچرخاند، اما شعاع آن کوتاهتر است و فضای کمتری اشغال میکند.
این حد وسط در تأسیسات ساختمانی کاربرد زیادی دارد: جایی که زانوی معمولی افت فشار زیادی ایجاد میکند اما فضای کافی برای یک خم بلند هم وجود ندارد. در رایزرها و مسیرهای عبوری از سقف کاذب، همین چند سانتیمتر تفاوت تعیینکننده است.
مانند سایر اتصالات این مجموعه، از چدن چکشخوار ریختهگری میشود؛ مادهای که در برابر ضربه و لرزش بهجای شکستن، اندکی تغییر شکل میدهد.
خم زانو توپی با فیگور ۲ عرضه میشود؛ رزوه BSP مطابق EN 10242 و ISO 49، در دو نوع گالوانیزه و سیاه، سایز ۱/۲ تا ۲ اینچ.
پرسشهای پرتکرار درباره خم زانو
خم زانو توپی برزیل در چه سایزهایی تولید میشود؟
خم زانو توپی برزیل در ۱۰ سایز، از 3/8" تا 4" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد خم زانو توپی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 1" وزنی برابر گالوانیزه ۰٫۴۵۳ کیلوگرم و سیاه ۰٫۴۳۵ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه خم زانو توپی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
تفاوت خم و زانو در اتصالات توپی چیست؟
زانو شعاع کوتاه دارد و مسیر را در فاصله کم میشکند. خم شعاع بلندتری دارد، افت فشار کمتری ایجاد میکند و برای جریانهای پرسرعت یا خطوطی که رسوب میگیرند مناسبتر است. خم چپقی فیگور ۱ یک سر روپیچ و یک سر توپیچ، خم زانو فیگور ۲ هر دو سر توپیچ و خم دوسر رزوه فیگور ۳ هر دو سر روپیچ است.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
خم زانو توپی مطابق چه استانداردهایی تولید میشود؟
خم زانو توپی مطابق EN 10242 / ISO 49 تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن خم زانو توپی برزیل را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی خم زانو را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۲ و سایز مورد نیاز را اعلام کنید.
کاربردهای اتصالات دندهای توپی برزیل
اتصالات دندهای چدن چکشخوار توپی برزیل در شبکههای زیر به کار میروند. الزامات فنی، فشار کاری و نکات اجرایی هر کاربرد در صفحه مربوط به آن آمده است.
