خم دوسر رزوه — اتصالات توپی برزیل

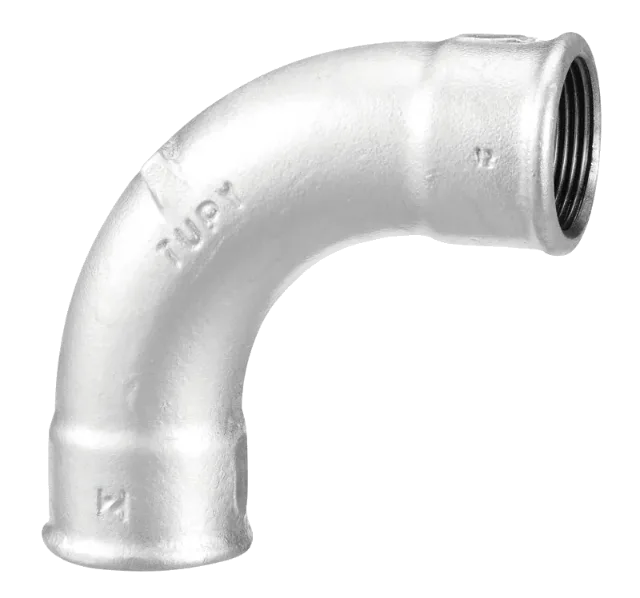

خم دوسر رزوه توپی برزیل (فیگور ۳) خمی با شعاع بلند و دو سر رزوه داخلی است که مسیر را با کمترین افت فشار تغییر میدهد.
مشخصات فنی
| شماره فیگور | ۳ |
| بازه سایز | ۱/۲ تا ۲ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP — دو سر توپیچ |
| استاندارد | EN 10242 / ISO 49 |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
نقشه فنی خم دوسر رزوه
جدول ابعاد و وزن خم دوسر رزوه
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||
|---|---|---|---|---|---|
| اینچ | میلیمتر | b | گالوانیزه | سیاه | |
| 3/8" | ۱۰ | ۴۲ | ۰٫۰۵۹ | ۰٫۰۵۷ | |
| 1/2" | ۱۵ | ۴۸ | ۰٫۱۰۴ | ۰٫۰۹۸ | ۱۵۰ |
| 3/4" | ۲۰ | ۶۰ | ۰٫۱۷۸ | ۰٫۱۷۰ | ۸۵ |
| 1" | ۲۵ | ۷۵ | ۰٫۳۲۳ | ۰٫۳۴۶ | ۵۰ |
| 1.1/4" | ۳۲ | ۹۵ | ۰٫۵۸۱ | ۰٫۵۵۳ | ۲۵ |
| 1.1/2" | ۴۰ | ۱۰۵ | ۰٫۷۱۴ | ۰٫۶۹۲ | ۲۰ |
| 2" | ۵۰ | ۱۳۰ | ۱٫۲۶۰ | ۱٫۲۲۰ | ۱۰ |
| 2.1/2" | ۶۵ | ۱۶۵ | ۲٫۰۲۸ | ۱٫۹۵۵ | |
| 3" | ۸۰ | ۱۹۰ | ۲٫۸۵۲ | ۲٫۸۴۱ | |
| 4" | ۱۰۰ | ۲۴۵ | ۵٫۸۲۹ | ۵٫۶۲۶ | |
| 6" | ۱۵۰ | ۲۷۸ | ۱۲٫۸۰۲ | ۱۲٫۵۴۷ | |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
قیمت خم دوسر رزوه توپی برزیل
قیمت هر عدد اتصال به ریال، بر اساس آخرین بهروزرسانی لیست قیمت در ۳ شهریور ۱۴۰۵. قیمتها بدون احتساب مالیات بر ارزش افزوده است.
| سایز | گالوانیزه (ریال) |
|---|---|
| ۱/۲" | ۱,۹۵۰,۰۰۰ |
| ۳/۴" | ۲,۸۵۰,۰۰۰ |
| ۱" | ۴,۵۰۰,۰۰۰ |
| ۱¼" | ۶,۰۵۰,۰۰۰ |
| ۱½" | ۸,۱۰۰,۰۰۰ |
| ۲" | ۱۹,۶۰۰,۰۰۰ |
برای استعلام قیمت خرید عمده و مشاهده قیمت همه فیگورها، لیست قیمت کامل اتصالات توپی برزیل را ببینید.
درباره خم دوسر رزوه
خم دوسر رزوه، برخلاف زانو، مسیر را بهصورت تدریجی و با شعاع بلند میچرخاند. هر دو سر آن رزوه داخلی (توپیچ) دارد.
تفاوت اصلی آن با زانوی ۹۰ درجه در رفتار جریان است. زانو مسیر را در یک نقطه میشکند و همانجا تلاطم و افت فشار موضعی ایجاد میکند؛ خم، جریان را در طول یک قوس هدایت میکند. نتیجه، افت فشار کمتر، صدای کمتر و فرسایش کمتر دیواره است.
به همین دلیل در خطوط پمپاژ، مسیرهای پرسرعت و جاهایی که ضربه قوچ نگرانکننده است، خم بر زانو ترجیح داده میشود. در عوض فضای بیشتری اشغال میکند و قیمت بالاتری دارد.
خم دوسر رزوه توپی با فیگور ۳ عرضه میشود؛ از چدن چکشخوار ریختهگری شده و رزوهها مطابق BSP و بر پایه EN 10242 و ISO 49 ماشینکاری میشوند. در دو نوع گالوانیزه و سیاه، سایز ۱/۲ تا ۲ اینچ.
پرسشهای پرتکرار درباره خم دوسر رزوه
خم دوسر رزوه توپی برزیل در چه سایزهایی تولید میشود؟
خم دوسر رزوه توپی برزیل در ۱۱ سایز، از 3/8" تا 6" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد خم دوسر رزوه توپی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 1" وزنی برابر گالوانیزه ۰٫۳۲۳ کیلوگرم و سیاه ۰٫۳۴۶ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه خم دوسر رزوه توپی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
تفاوت خم و زانو در اتصالات توپی چیست؟
زانو شعاع کوتاه دارد و مسیر را در فاصله کم میشکند. خم شعاع بلندتری دارد، افت فشار کمتری ایجاد میکند و برای جریانهای پرسرعت یا خطوطی که رسوب میگیرند مناسبتر است. خم چپقی فیگور ۱ یک سر روپیچ و یک سر توپیچ، خم زانو فیگور ۲ هر دو سر توپیچ و خم دوسر رزوه فیگور ۳ هر دو سر روپیچ است.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
خم دوسر رزوه توپی مطابق چه استانداردهایی تولید میشود؟
خم دوسر رزوه توپی مطابق EN 10242 / ISO 49 تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن خم دوسر رزوه توپی برزیل را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی خم دوسر رزوه را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۳ و سایز مورد نیاز را اعلام کنید.
کاربردهای اتصالات دندهای توپی برزیل
اتصالات دندهای چدن چکشخوار توپی برزیل در شبکههای زیر به کار میروند. الزامات فنی، فشار کاری و نکات اجرایی هر کاربرد در صفحه مربوط به آن آمده است.
