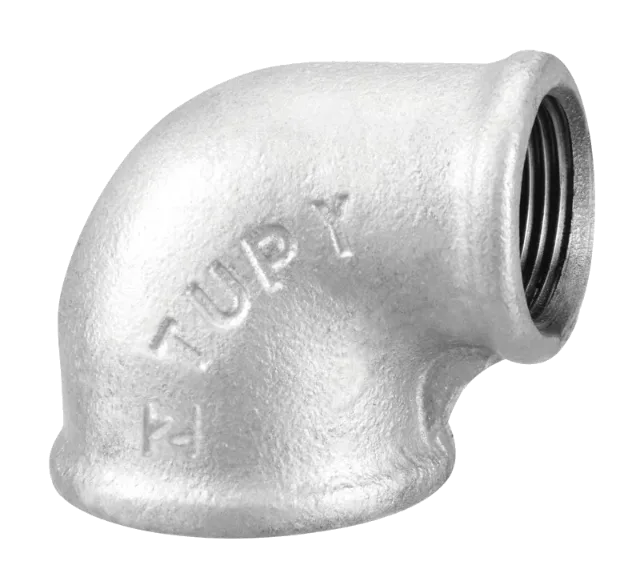

زانو تبدیلی — اتصالات توپی برزیل
زانو تبدیلی توپی برزیل (فیگور ۹۰R) مسیر را ۹۰ درجه میچرخاند و همزمان قطر را کاهش میدهد؛ بدون نیاز به تبدیل جداگانه.
مشخصات فنی
| شماره فیگور | ۹۰R |
| بازه سایز | ۱/۲ تا ۲ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP |
| استاندارد | EN 10242 / ISO 49 |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
نقشه فنی زانو تبدیلی
جدول ابعاد و وزن زانو تبدیلی
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||||
|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | b | z1 | z2 | گالوانیزه | سیاه | |
| 3/8"×1/4" | ۱۰×۸ | ۲۳ | ۲۳ | ۱۳ | ۱۳ | ۰٫۰۴۵ | ۰٫۰۴۲ | |
| 1/2"×1/4" | ۱۵×۸ | ۲۵ | ۲۵ | ۱۲ | ۱۵ | ۰٫۰۶۳ | ۰٫۰۶۰ | |
| 1/2"×3/8" | ۱۵×۱۰ | ۲۶ | ۲۶ | ۱۳ | ۱۶ | ۰٫۰۶۷ | ۰٫۰۶۵ | |
| 3/4"×3/8" | ۲۰×۱۰ | ۲۸ | ۲۸ | ۱۳ | ۱۸ | ۰٫۰۹۳ | ۰٫۰۹۱ | |
| 3/4"×1/2" | ۲۰×۱۵ | ۳۰ | ۳۱ | ۱۵ | ۱۸ | ۰٫۱۱۳ | ۰٫۱۰۸ | ۱۲۰ |
| 1"×1/2" | ۲۵×۱۵ | ۳۲ | ۳۴ | ۱۵ | ۲۱ | ۰٫۱۳۹ | ۰٫۱۳۴ | ۱۰۰ |
| 1"×3/4" | ۲۵×۲۰ | ۳۵ | ۳۶ | ۱۸ | ۲۱ | ۰٫۱۸۲ | ۰٫۱۷۰ | ۸۰ |
| 1.1/4"×3/4" | ۳۲×۲۰ | ۳۴ | ۳۹ | ۱۵ | ۲۶ | ۰٫۲۲۴ | ۰٫۲۱۵ | ۷۰ |
| 1.1/4"×1" | ۳۲×۲۵ | ۳۶ | ۴۱ | ۱۷ | ۲۶ | ۰٫۲۸۹ | ۰٫۲۷۷ | ۵۰ |
| 1.1/2"×3/4" | ۴۰×۲۰ | ۴۰ | ۴۲ | ۲۱ | ۲۵ | ۰٫۲۹۴ | ۰٫۲۸۲ | ۵۰ |
| 1.1/2"×1" | ۴۰×۲۵ | ۳۹ | ۴۴ | ۲۰ | ۲۹ | ۰٫۳۴۰ | ۰٫۳۳۰ | ۴۵ |
| 1.1/2"×1.1/4" | ۴۰×۳۲ | ۴۲ | ۴۶ | ۲۳ | ۲۹ | ۰٫۴۰۵ | ۰٫۳۹۰ | ۳۵ |
| 2"×1.1/2" | ۵۰×۴۰ | ۴۶ | ۴۸ | ۲۷ | ۲۹ | ۰٫۵۳۱ | ۰٫۵۱۳ | ۲۰ |
| 2.1/2"×2" | ۶۵×۵۰ | ۵۲ | ۵۶ | ۲۸ | ۳۶ | ۰٫۹۲۲ | ۰٫۹۱۲ | |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
قیمت زانو تبدیلی توپی برزیل
قیمت هر عدد اتصال به ریال، بر اساس آخرین بهروزرسانی لیست قیمت در ۳ شهریور ۱۴۰۵. قیمتها بدون احتساب مالیات بر ارزش افزوده است.
| سایز | گالوانیزه (ریال) | سیاه (ریال) |
|---|---|---|
| ۳/۴ × ۱/۲ | ۳,۰۵۰,۰۰۰ | ۳,۰۵۰,۰۰۰ |
| ۱ × ۱/۲ | ۴,۷۵۰,۰۰۰ | ۴,۷۵۰,۰۰۰ |
| ۱ × ۳/۴ | ۴,۷۵۰,۰۰۰ | ۴,۷۵۰,۰۰۰ |
| ۱¼ × ۳/۴ | ۶,۷۵۰,۰۰۰ | — |
| ۱¼ × ۱ | ۶,۷۵۰,۰۰۰ | ۶,۷۵۰,۰۰۰ |
| ۱½ × ۳/۴ | ۸,۹۵۰,۰۰۰ | — |
| ۱½ × ۱ | ۸,۹۵۰,۰۰۰ | — |
| ۱½ × ۱¼ | ۸,۹۵۰,۰۰۰ | — |
| ۲ × ۱½ | ۲۰,۶۰۰,۰۰۰ | — |
برای استعلام قیمت خرید عمده و مشاهده قیمت همه فیگورها، لیست قیمت کامل اتصالات توپی برزیل را ببینید.
درباره زانو تبدیلی
زانو تبدیلی دو کار را همزمان انجام میدهد: تغییر مسیر ۹۰ درجه و کاهش قطر. دو دهانه آن رزوه داخلی دارند اما اندازهشان یکسان نیست.
جایگزین آن، استفاده از یک زانوی معمولی بههمراه یک تبدیل است؛ یعنی یک اتصال بیشتر، یک رزوه بیشتر برای آببندی و طول بیشتر در مسیر. در فضاهای تنگ موتورخانه و پشت کلکتورها، همین چند سانتیمتر تعیینکننده است.
چون تغییر قطر دقیقاً در نقطه تغییر مسیر اتفاق میافتد، جریان در این اتصال هم میچرخد و هم شتاب میگیرد. یکنواختی ریختهگری در زانوی داخلی، تعیینکننده افت فشار و دوام قطعه است.
زانو تبدیلی توپی با فیگور ۹۰R عرضه میشود؛ از چدن چکشخوار با رزوه BSP مطابق EN 10242 و ISO 49، در ترکیبهای سایز ۱/۲ تا ۲ اینچ.
پرسشهای پرتکرار درباره زانو تبدیلی
زانو تبدیلی توپی برزیل در چه سایزهایی تولید میشود؟
زانو تبدیلی توپی برزیل در ۱۴ سایز، از 3/8"×1/4" تا 2.1/2"×2" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد زانو تبدیلی توپی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 1.1/4"×3/4" وزنی برابر گالوانیزه ۰٫۲۲۴ کیلوگرم و سیاه ۰٫۲۱۵ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه زانو تبدیلی توپی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
تفاوت زانو ۹۰ درجه، زانو ۴۵ درجه، زانو تبدیلی و چپقی توپی چیست؟
زانو فیگور ۹۰ مسیر لوله را ۹۰ درجه میچرخاند و هر دو سر آن توپیچ است. زانو ۴۵ درجه فیگور ۱۲۰ برای تغییر مسیر ملایم و کاهش افت فشار به کار میرود. زانو تبدیلی فیگور ۹۰R دو دهانه با قطر متفاوت دارد و تغییر مسیر و تغییر قطر را همزمان انجام میدهد. چپقی فیگور ۹۲ یک سر روپیچ و یک سر توپیچ دارد و بدون بوشن مستقیم به اتصال بعدی بسته میشود؛ نمونه ۴۵ درجه آن فیگور ۱۲۱ است.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
زانو تبدیلی توپی مطابق چه استانداردهایی تولید میشود؟
زانو تبدیلی توپی مطابق EN 10242 / ISO 49 تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن زانو تبدیلی توپی برزیل را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی زانو تبدیلی را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۹۰R و سایز مورد نیاز را اعلام کنید.
