بوشن چپ و راست — اتصالات توپی برزیل

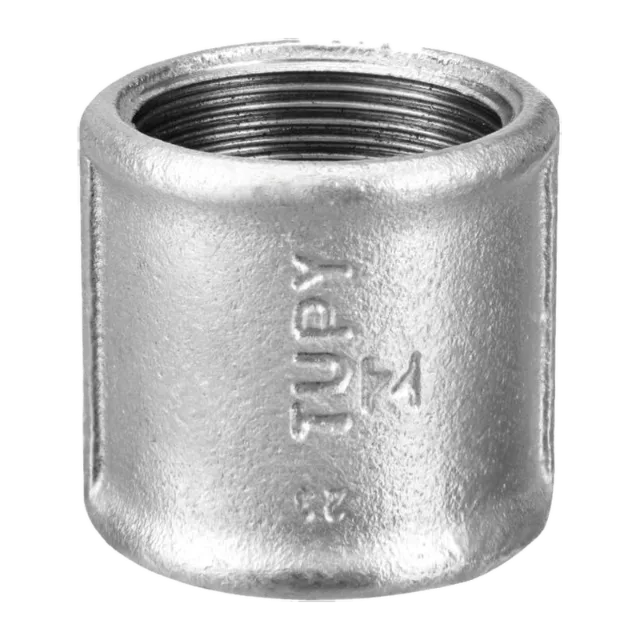

بوشن چپ و راست توپی برزیل (فیگور ۲۷۱) یک سر رزوه راستگرد و سر دیگر رزوه چپگرد دارد. با چرخاندن خود بوشن، دو لوله همزمان به هم نزدیک یا از هم دور میشوند؛ بدون آنکه لازم باشد لولهها بچرخند.
مشخصات فنی
| شماره فیگور | ۲۷۱ |
| بازه سایز | ⅜ تا ۲ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP |
| استاندارد | ISO/EN/NBR M2 R-L |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
جدول ابعاد و وزن بوشن چپ و راست
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z1 | گالوانیزه | سیاه | |
| 3/8" | ۱۰ | ۳۰ | ۱۰ | ۰٫۰۴۳ | ۰٫۰۴۰ | ۱۲۰ |
| 1/2" | ۱۵ | ۳۶ | ۱۰ | ۰٫۰۶۵ | ۰٫۰۵۸ | ۱۰۰ |
| 3/4" | ۲۰ | ۳۹ | ۹ | ۰٫۱۰۴ | ۰٫۰۹۹ | ۸۰ |
| 1" | ۲۵ | ۴۵ | ۱۱ | ۰٫۱۷۶ | ۰٫۱۷۱ | ۵۰ |
| 1.1/4" | ۳۲ | ۵۰ | ۱۲ | ۰٫۲۳۱ | ۰٫۲۲۴ | ۴۰ |
| 1.1/2" | ۴۰ | ۵۵ | ۱۷ | ۰٫۳۴۶ | ۰٫۲۶۴ | ۳۰ |
| 2" | ۵۰ | ۶۵ | ۱۷ | ۰٫۴۳۰ | ۰٫۴۲۰ | ۲۰ |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
درباره بوشن چپ و راست
گاهی باید خطی را بین دو نقطه کاملاً ثابت ببندید؛ مثلاً بین دو تجهیز مهارشده یا در ادامه یک خط اجراشده. در چنین حالتی نمیتوان لوله را چرخاند تا رزوه بسته شود و بستن معمولی عملاً ممکن نیست.
بوشن چپ و راست دقیقاً برای همین ساخته شده است. چون یک سر آن راستگرد و سر دیگر چپگرد است، با چرخاندن بوشن هر دو رزوه همزمان درگیر میشوند. این قطعه در کنار مهره ماسوره، یکی از دو راه استاندارد بستن خط بین دو نقطه ثابت است؛ با این تفاوت که فشردهتر و سبکتر است.
جهت رزوه چپگرد معمولاً روی بدنه با شیار یا علامت مشخص میشود تا با بوشن معمولی اشتباه گرفته نشود.
جنس این اتصال چدن چکشخوار مغز سیاه کلاس JMB 350-10 است و در دو پرداخت گالوانیزه گرم و سیاه عرضه میشود.
ابعاد و وزن به تفکیک سایز: ⅜ اینچ کد ۱۲۳۶۰۰۳ با a=۳۰ و z1=۱۰ میلیمتر؛ ½ اینچ کد ۱۲۳۶۰۰۴ با a=۳۶ و z1=۱۰؛ ¾ اینچ کد ۱۲۳۶۰۰۶ با a=۳۹ و z1=۹؛ ۱ اینچ کد ۱۲۳۶۰۰۷ با a=۴۵ و z1=۱۱؛ ۱¼ اینچ کد ۱۲۳۶۰۰۸ با a=۵۰ و z1=۱۲؛ ۱½ اینچ کد ۱۲۳۶۰۰۹ با a=۵۵ و z1=۱۷؛ و ۲ اینچ کد ۱۲۳۶۰۱۰ با a=۶۵ و z1=۱۷ میلیمتر. وزن گالوانیزه از ۰٫۰۴۳ تا ۰٫۴۳۰ کیلوگرم است.
پرسشهای پرتکرار درباره بوشن چپ و راست
بوشن چپ و راست توپی برزیل در چه سایزهایی تولید میشود؟
بوشن چپ و راست توپی برزیل در ۷ سایز، از 3/8" تا 2" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد بوشن چپ و راست توپی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 1" وزنی برابر گالوانیزه ۰٫۱۷۶ کیلوگرم و سیاه ۰٫۱۷۱ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه بوشن چپ و راست توپی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
بوشن چپ و راست توپی مطابق چه استانداردهایی تولید میشود؟
بوشن چپ و راست توپی مطابق ISO/EN/NBR M2 R-L تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن بوشن چپ و راست توپی برزیل را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی بوشن چپ و راست را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۲۷۱ و سایز مورد نیاز را اعلام کنید.
