چهارراه — اتصالات توپی برزیل

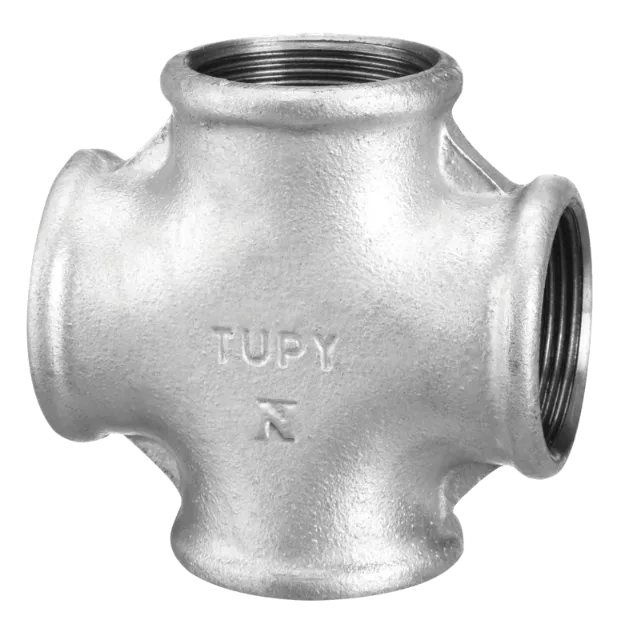

چهارراه توپی برزیل (فیگور ۱۸۰) چهار دهانه رزوهدار دارد و در نقاطی به کار میرود که دو مسیر باید یکدیگر را قطع کنند.
مشخصات فنی
| شماره فیگور | ۱۸۰ |
| بازه سایز | ۱/۴ تا ۶ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP |
| استاندارد | EN 10242 / ISO 49 |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
نقشه فنی چهارراه
جدول ابعاد و وزن چهارراه
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 1/4" | ۸ | ۲۱ | ۱۱ | ۰٫۰۶۸ | ۰٫۰۶۳ | ۲۳۰ |
| 3/8" | ۱۰ | ۲۵ | ۱۵ | ۰٫۱۰۶ | ۰٫۱۰۱ | ۱۲۰ |
| 1/2" | ۱۵ | ۲۸ | ۱۵ | ۰٫۱۳۶ | ۰٫۱۲۶ | ۸۰ |
| 3/4" | ۲۰ | ۳۳ | ۱۸ | ۰٫۲۲۳ | ۰٫۲۱۶ | ۶۰ |
| 1" | ۲۵ | ۳۸ | ۲۱ | ۰٫۳۷۸ | ۰٫۳۴۰ | ۴۰ |
| 1.1/4" | ۳۲ | ۴۵ | ۲۶ | ۰٫۵۵۰ | ۰٫۵۳۰ | ۲۰ |
| 1.1/2" | ۴۰ | ۵۰ | ۳۱ | ۰٫۷۰۷ | ۰٫۶۹۵ | ۱۵ |
| 2" | ۵۰ | ۵۸ | ۳۴ | ۱٫۰۸۴ | ۱٫۰۵۶ | ۱۰ |
| 2.1/2" | ۶۵ | ۶۹ | ۴۲ | ۱٫۵۷۷ | ۱٫۵۲۸ | ۶ |
| 3" | ۸۰ | ۷۸ | ۴۸ | ۲٫۳۵۶ | ۲٫۳۲۵ | ۲ |
| 4" | ۱۰۰ | ۹۶ | ۶۰ | ۴٫۳۰۸ | ۴٫۳۰۰ | |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
قیمت چهارراه توپی برزیل
قیمت هر عدد اتصال به ریال، بر اساس آخرین بهروزرسانی لیست قیمت در ۳ شهریور ۱۴۰۵. قیمتها بدون احتساب مالیات بر ارزش افزوده است.
| سایز | گالوانیزه (ریال) |
|---|---|
| ۱/۲" | ۲,۰۵۰,۰۰۰ |
| ۳/۴" | ۳,۰۵۰,۰۰۰ |
| ۱" | ۴,۷۵۰,۰۰۰ |
برای استعلام قیمت خرید عمده و مشاهده قیمت همه فیگورها، لیست قیمت کامل اتصالات توپی برزیل را ببینید.
درباره چهارراه
چهارراه یا کراس، اتصالی با چهار دهانه در یک صفحه است که امکان تقاطع دو مسیر یا گرفتن دو انشعاب مقابل هم را از یک نقطه فراهم میکند.
کاربرد اصلی آن در شبکههای آتشنشانی، سیستمهای اسپرینکلر و رایزرهای توزیع است؛ جایی که باید از یک نقطه، جریان را به دو سمت مخالف هدایت کرد. در تأسیسات ساختمانی نیز برای کلکتورهای موتورخانه استفاده میشود.
چهارراه از نظر مکانیکی پرتنشترین اتصال دندهای است، چون چهار نیرو در یک نقطه جمع میشوند. به همین دلیل جنس و کیفیت ریختهگری در آن اهمیت بیشتری نسبت به اتصالات ساده دارد. چهارراه توپی از چدن چکشخوار تولید میشود که در برابر ضربه و لرزش شکننده نیست.
رزوهها مطابق BSP و بر پایه EN 10242 اجرا میشوند و محصول در دو نوع گالوانیزه و سیاه عرضه میگردد.
پرسشهای پرتکرار درباره چهارراه
چهارراه توپی برزیل در چه سایزهایی تولید میشود؟
چهارراه توپی برزیل در ۱۱ سایز، از 1/4" تا 4" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد چهارراه توپی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 1" وزنی برابر گالوانیزه ۰٫۳۷۸ کیلوگرم و سیاه ۰٫۳۴۰ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه چهارراه توپی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
تفاوت سراهی، سراهی تبدیلی و چهارراه توپی چیست؟
سراهی فیگور ۱۳۰ سه دهانه همقطر دارد و برای انشعاب ۹۰ درجه از خط اصلی استفاده میشود. سراهی تبدیلی فیگور ۱۳۰R انشعابی با قطر کوچکتر میگیرد و نیاز به تبدیل جداگانه را حذف میکند. چهارراه فیگور ۱۸۰ چهار دهانه دارد و در تقاطع دو خط یا انشعاب دوطرفه به کار میرود.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
چهارراه توپی مطابق چه استانداردهایی تولید میشود؟
چهارراه توپی مطابق EN 10242 / ISO 49 تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن چهارراه توپی برزیل را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی چهارراه را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۱۸۰ و سایز مورد نیاز را اعلام کنید.
