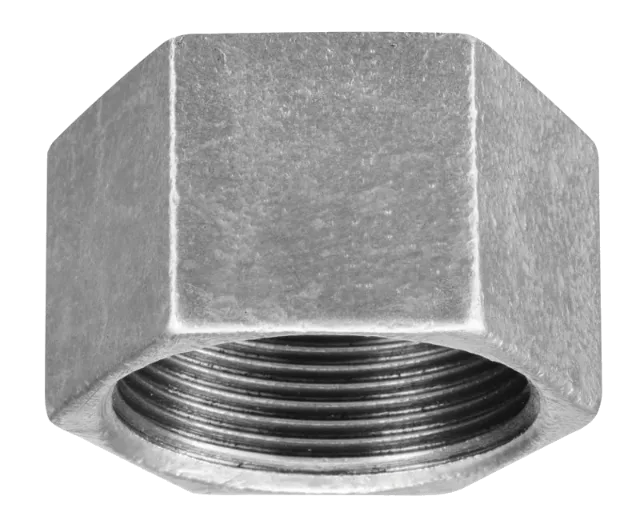

کپ — اتصالات توپی برزیل

کپ توپی برزیل در ۱۰ سایز، از 1/2" تا 6" تولید می‌شود. فهرست کامل سایزها همراه با ابعاد میلی‌متری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.

وزن به سایز بستگی دارد؛ برای نمونه سایز 1" وزنی برابر گالوانیزه ۰٫۱۵۴ کیلوگرم و سیاه ۰٫۱۴۰ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و می‌توانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.

رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید می‌شود؛ رزوه روپیچ مخروطی است و آب‌بندی روی خود رزوه انجام می‌گیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی می‌شود. توپی خط NPT جداگانه‌ای نیز دارد که در بخش کاتالوگ‌ها معرفی شده است.

درپوش فیگور ۲۹۰ روپیچ است و داخل دهانه توپیچ لوله یا اتصال بسته می‌شود. کپ فیگور ۳۰۰ توپیچ است و روی سر روپیچ لوله سوار می‌شود. هر دو انتهای خط را کور می‌کنند و انتخاب بین آن‌ها فقط به نوع رزوه‌ای بستگی دارد که باید بسته شود.

طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتی‌گراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش می‌یابد و مقادیر میانی به‌صورت میان‌یابی محاسبه می‌شود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.

کپ توپی مطابق EN 10242 / ISO 49 تولید می‌شود. اتصالات چدن چکش‌خوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته می‌شوند و رزوه آن‌ها از ISO 7-1 پیروی می‌کند. گواهی‌نامه‌های کارخانه در بخش استانداردها و گواهی‌نامه‌های همین صفحه قابل مشاهده است.

روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز به‌صورت ریخته‌گری برجسته است، نه حکاکی یا چاپ. رزوه‌ها تمیز و بدون پلیسه‌اند و پوشش گالوانیزه یکنواخت است. مطمئن‌ترین راه، وزن‌کردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونه‌های تقلبی معمولاً سبک‌تر از وزن کاتالوگ رسمی درمی‌آیند.

قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر می‌کند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیک‌ترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۳۰۰ و سایز مورد نیاز را اعلام کنید.
