چپقی ۴۵ درجه — اتصالات توپی برزیل

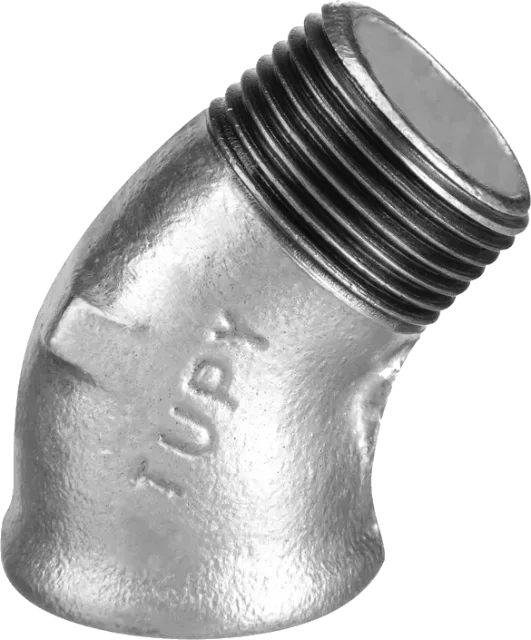

چپقی ۴۵ درجه توپی برزیل (فیگور ۱۲۱) زانویی ۴۵ درجه با یک سر رزوه داخلی و یک سر رزوه خارجی است.
مشخصات فنی
| شماره فیگور | ۱۲۱ |
| بازه سایز | ۱/۲ تا ۱ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP |
| استاندارد | EN 10242 / ISO 49 |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
نقشه فنی چپقی ۴۵ درجه
جدول ابعاد و وزن چپقی ۴۵ درجه
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||||
|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | b | z | گالوانیزه | سیاه | |
| 3/8" | ۱۰ | ۲۰ | ۲۵ | ۱۰ | ۰٫۰۴۳ | ۰٫۰۴۱ | |
| 1/2" | ۱۵ | ۲۲ | ۲۸ | ۹ | ۰٫۰۶۵ | ۰٫۰۶۲ | ۲۰۰ |
| 3/4" | ۲۰ | ۲۵ | ۳۲ | ۱۰ | ۰٫۱۰۶ | ۰٫۱۰۱ | ۱۴۰ |
| 1" | ۲۵ | ۲۸ | ۳۷ | ۱۱ | ۰٫۱۶۷ | ۰٫۱۶۱ | ۹۰ |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
قیمت چپقی ۴۵ درجه توپی برزیل
قیمت هر عدد اتصال به ریال، بر اساس آخرین بهروزرسانی لیست قیمت در ۳ شهریور ۱۴۰۵. قیمتها بدون احتساب مالیات بر ارزش افزوده است.
| سایز | گالوانیزه (ریال) |
|---|---|
| ۱/۲" | ۱,۹۵۰,۰۰۰ |
| ۳/۴" | ۲,۸۵۰,۰۰۰ |
| ۱" | ۴,۵۰۰,۰۰۰ |
برای استعلام قیمت خرید عمده و مشاهده قیمت همه فیگورها، لیست قیمت کامل اتصالات توپی برزیل را ببینید.
درباره چپقی ۴۵ درجه
چپقی ۴۵ درجه همان کارکرد چپقی معمولی را دارد — یک سر نری و یک سر مادگی — با این تفاوت که زاویه تغییر مسیر بهجای ۹۰ درجه، ۴۵ درجه است.
ترکیب این دو ویژگی آن را در مسیرهای مورب بسیار کاربردی میکند: هم مسیر را با شیب ملایم میچرخاند و هم مستقیماً به تجهیز مادگی متصل میشود، بدون نیاز به مغزی واسط.
تغییر مسیر ۴۵ درجه افت فشار کمتری نسبت به ۹۰ درجه ایجاد میکند و جریان را کمتر متلاطم میکند؛ همین موضوع در خطوط پمپاژ و مسیرهای پرسرعت اهمیت دارد.
چپقی ۴۵ توپی با فیگور ۱۲۱ عرضه میشود؛ از چدن چکشخوار با رزوه BSP مطابق EN 10242 و ISO 49، در سایزهای ۱/۲ تا ۱ اینچ.
پرسشهای پرتکرار درباره چپقی ۴۵ درجه
چپقی ۴۵ درجه توپی برزیل در چه سایزهایی تولید میشود؟
چپقی ۴۵ درجه توپی برزیل در ۴ سایز، از 3/8" تا 1" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد چپقی ۴۵ درجه توپی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 1" وزنی برابر گالوانیزه ۰٫۱۶۷ کیلوگرم و سیاه ۰٫۱۶۱ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه چپقی ۴۵ درجه توپی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
تفاوت زانو ۹۰ درجه، زانو ۴۵ درجه، زانو تبدیلی و چپقی توپی چیست؟
زانو فیگور ۹۰ مسیر لوله را ۹۰ درجه میچرخاند و هر دو سر آن توپیچ است. زانو ۴۵ درجه فیگور ۱۲۰ برای تغییر مسیر ملایم و کاهش افت فشار به کار میرود. زانو تبدیلی فیگور ۹۰R دو دهانه با قطر متفاوت دارد و تغییر مسیر و تغییر قطر را همزمان انجام میدهد. چپقی فیگور ۹۲ یک سر روپیچ و یک سر توپیچ دارد و بدون بوشن مستقیم به اتصال بعدی بسته میشود؛ نمونه ۴۵ درجه آن فیگور ۱۲۱ است.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
چپقی ۴۵ درجه توپی مطابق چه استانداردهایی تولید میشود؟
چپقی ۴۵ درجه توپی مطابق EN 10242 / ISO 49 تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن چپقی ۴۵ درجه توپی برزیل را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی چپقی ۴۵ درجه را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۱۲۱ و سایز مورد نیاز را اعلام کنید.
کاربردهای اتصالات دندهای توپی برزیل
اتصالات دندهای چدن چکشخوار توپی برزیل در شبکههای زیر به کار میروند. الزامات فنی، فشار کاری و نکات اجرایی هر کاربرد در صفحه مربوط به آن آمده است.
