زانو توپی پرس — اتصالات توپی برزیل

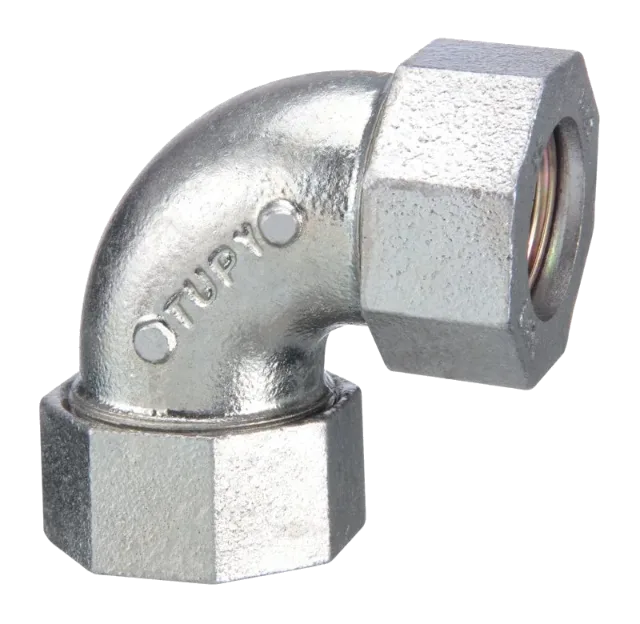

زانو توپی پرس (فیگور ۱۹۰۷) از سیستم TUPYPRES است؛ اتصال بدون رزوه و بدون جوش که تنها با سفتکردن مهره در چند ثانیه اجرا میشود.
مشخصات فنی
| شماره فیگور | ۱۹۰۷ |
| بازه سایز | ۱/۲ تا ۲½ اینچ |
| نوع پوشش | گالوانیزه |
| نوع رزوه | BSP — اتصال توپی پرس بدون رزوه |
| استاندارد | FM Approved / UL Listed / DVGW |
| حداکثر فشار کاری | — |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
نقشه فنی زانو توپی پرس
جدول ابعاد و وزن زانو توپی پرس
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||||
|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | H | A | L | Bc | گالوانیزه | سیاه | |
| 2" | ۵۰ | ۸۶ | ۷۱ | ۲۹ | ۸۹ | ۱٫۹۳۴ | — | ۶ |
| 2.1/2" | ۶۵ | ۱۰۶ | ۹۰ | ۳۱ | ۱۰۶ | ۳٫۰۵۶ | — | ۴ |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
قیمت زانو توپی پرس توپی برزیل
قیمت هر عدد اتصال به ریال، بر اساس آخرین بهروزرسانی لیست قیمت در ۳ شهریور ۱۴۰۵. قیمتها بدون احتساب مالیات بر ارزش افزوده است.
| سایز | گالوانیزه (ریال) |
|---|---|
| ۱/۲" | ۱۶,۵۰۰,۰۰۰ |
| ۳/۴" | ۱۸,۲۰۰,۰۰۰ |
| ۱" | ۲۶,۷۰۰,۰۰۰ |
| ۱¼" | ۳۲,۴۰۰,۰۰۰ |
| ۱½" | ۴۸,۵۰۰,۰۰۰ |
| ۲" | ۹۲,۲۰۰,۰۰۰ |
| ۲½" | ۱۰۸,۰۵۰,۰۰۰ |
برای استعلام قیمت خرید عمده و مشاهده قیمت همه فیگورها، لیست قیمت کامل اتصالات توپی برزیل را ببینید.
درباره زانو توپی پرس
سیستم TUPYPRES روش اتصال لوله را عوض میکند: بهجای رزوهکاری یا جوشکاری، لوله با سر صاف داخل اتصال قرار میگیرد و تنها با سفتکردن مهره اتصال — ابتدا با دست و سپس با آچار معمولی — در چند ثانیه محکم و آببند میشود؛ بدون دستگاه پرس و بدون ابزار مخصوص.
این یعنی حذف کامل دو منبع اصلی خطا در اجرا. رزوه نادرست یا آببندی ناقص دیگر موضوعیت ندارد، چون رزوهای در کار نیست. جوش هم لازم نیست، بنابراین کار گرم در محیط حذف میشود — مزیتی تعیینکننده در ساختمانهای در حال بهرهبرداری و فضاهایی که کار با شعله در آنها مجاز نیست.
سرعت اجرا تفاوت دوم است. آنچه با رزوهکاری دقایق طول میکشد، با پرس در چند ثانیه انجام میشود؛ در پروژههای بزرگ این اختلاف مستقیماً به زمان و هزینه اجرا تبدیل میشود.
زانو توپی پرس با فیگور ۱۹۰۷ عرضه میشود و مانند سایر محصولات TUPYPRES دارای تأییدیههای FM Approved، UL Listed و DVGW است. سایز ۱/۲ تا ۲½ اینچ.
اتصالات توپی پرس TUPYPRES
نسل جدید اتصالات توپی برزیل: سیستم توپی پرس TUPYPRES بدون رزوهکاری و بدون جوشکاری. لوله داخل اتصال قرار میگیرد و تنها با سفتکردن مهره در چند ثانیه آببند میشود.
اجزا و روش اجرای سیستم توپی پرس TUPYPRES
دو نمای زیر از ویدیوی رسمی کارخانه توپی برزیل، ساختار داخلی اتصال و روش اجرای آن را نشان میدهد.

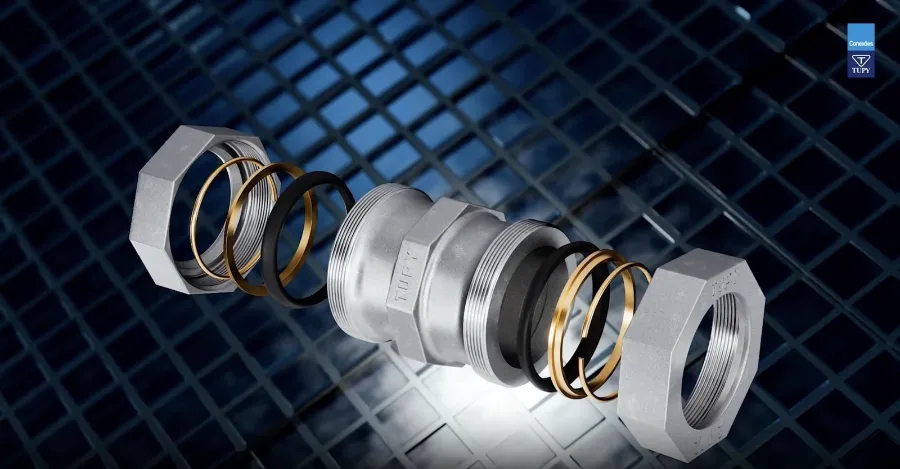

نمای انفجاری اتصال توپی پرس توپی برزیل: بدنهی مرکزی با رزوه در دو سر، دو مهرهی ششگوش، و در هر طرف مجموعهی رینگهای داخلی شامل واشر آببندی و رینگ فلزی مهارکننده. لوله بدون هرگونه رزوهکاری از دو سر داخل اتصال قرار میگیرد.

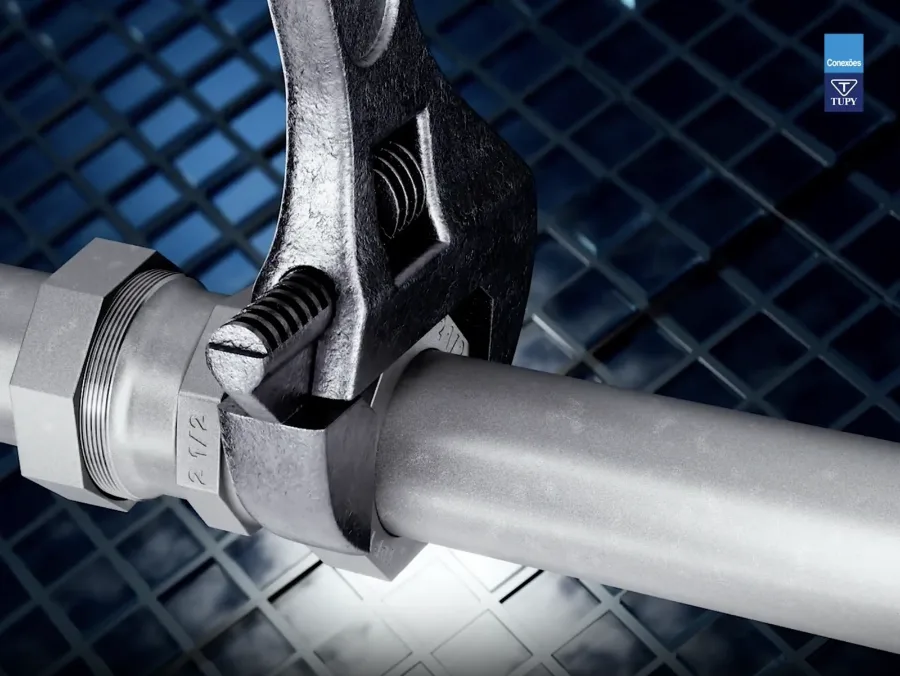

با سفتکردن مهره، رینگهای داخلی روی بدنهی لوله قفل میشوند و اتصال در چند ثانیه آببند میشود؛ بدون رزوهکاری، بدون جوشکاری و بدون دستگاه پرس. در تصویر، مهرهی اتصال سایز ۲½ اینچ (نشان ۲ ۱/۲ روی بدنه) تنها با یک آچار معمولی بسته میشود.
منبع تصاویر: ویدیوی رسمی سیستم توپی پرس TUPYPRES، کارخانه توپی برزیل.
مشخصات فنی و راهنمای نصب اتصالات توپی پرس TUPYPRES تماشای کامل ویدیو اتصالات توپی پرس TUPYPRES
پرسشهای پرتکرار درباره زانو توپی پرس
زانو توپی پرس در چه سایزهایی تولید میشود؟
زانو توپی پرس در ۲ سایز، از 2" تا 2.1/2" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد زانو توپی پرس چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 2.1/2" وزنی برابر ۳٫۰۵۶ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
نصب اتصالات توپی پرس TUPYPRES به چه ابزاری نیاز دارد؟
به دستگاه پرس با فک متناسب با سایز لوله نیاز است. لوله باید عمود و بدون پلیسه بریده شود و تا عمق مشخصشده داخل اتصال برود؛ عمق ورود لوله و گشتاور مجاز برای هر سایز در کاتالوگ TUPYPRES آمده است. پس از پرس، اتصال قابل باز کردن نیست و برای نصب مجدد باید حلقه و اورینگ تعویض شود.
اتصالات توپی پرس TUPYPRES چه تفاوتی با اتصالات دندهای دارند؟
اتصالات توپی پرس بدون رزوه و بدون جوش نصب میشوند: لوله داخل اتصال قرار میگیرد و با ابزار پرس، حلقه اتصال روی لوله فشرده میشود و حلقه آببندی داخلی کار آببندی را انجام میدهد. سرعت نصب بهمراتب بیشتر است و به مهارت کمتری نیاز دارد؛ کاربرد اصلی آن در شبکههای آتشنشانی، آب، گاز و هوای فشرده است. برخلاف اتصالات دندهای، پس از پرس امکان باز کردن وجود ندارد.
فشار و دمای کاری اتصالات توپی پرس TUPYPRES چقدر است؟
بر اساس کاتالوگ TUPYPRES و روی لوله فولادی: آب تا ۱۶ بار در دمای ۸۰ درجه سانتیگراد، سوخت مایع تا ۱۶ بار در ۸۰ درجه، هوای فشرده تا ۱۰ بار در ۸۰ درجه و گاز تا ۱۰ بار در ۷۰ درجه. روی لوله پلیاتیلن PE80 و PE100 مقادیر کمتری مجاز است و برای هوای فشرده اصلاً توصیه نمیشود.
زانو توپی پرس روی چه لولههایی نصب میشود؟
سیستم TUPYPRES روی لولههای فولادی مطابق NBR 5580 و NBR 5590 (معادل EN 10255 و DIN 2440/2441) و همچنین لولههای پلیاتیلن PE80 و PE100 قابل نصب است. اتصال انتقالی نیز برای وصل کردن لوله فولادی به لوله پلیاتیلن وجود دارد.
چطور اصل بودن زانو توپی پرس را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی زانو توپی پرس را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۱۹۰۷ و سایز مورد نیاز را اعلام کنید.
