کپ ششضلعی — اتصالات توپی برزیل

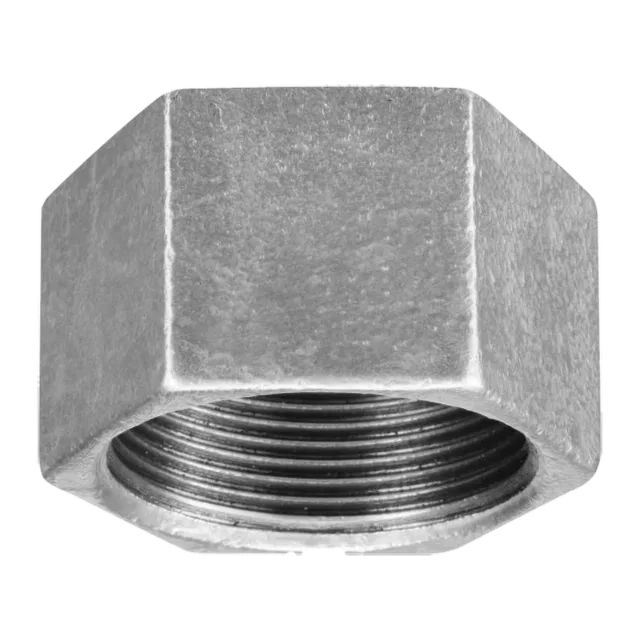

کپ ششضلعی توپی برزیل (فیگور ۳۰۰) انتهای یک لوله رزوهشده را میبندد. تفاوت آن با کپ معمولی، بدنه ششگوش است که آچارکشی را ساده و مطمئن میکند.
مشخصات فنی
| شماره فیگور | ۳۰۰ |
| بازه سایز | ½ تا ۶ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP |
| استاندارد | ISO/EN/NBR T1 |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
جدول ابعاد و وزن کپ ششضلعی
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||
|---|---|---|---|---|---|
| اینچ | میلیمتر | a | گالوانیزه | سیاه | |
| 1/2" | ۱۵ | ۲۳ | ۰٫۰۵۹ | ۰٫۰۵۳ | ۳۰۰ |
| 3/4" | ۲۰ | ۲۵ | ۰٫۰۹۲ | ۰٫۰۸۴ | ۱۷۰ |
| 1" | ۲۵ | ۲۹ | ۰٫۱۵۴ | ۰٫۱۴۰ | ۱۴۰ |
| 1.1/4" | ۳۲ | ۳۱ | ۰٫۲۲۰ | ۰٫۲۱۰ | ۹۰ |
| 1.1/2" | ۴۰ | ۳۱ | ۰٫۲۶۴ | ۰٫۲۵۹ | ۷۰ |
| 2" | ۵۰ | ۳۸ | ۰٫۴۳۶ | ۰٫۴۱۶ | ۵۰ |
| 2.1/2" | ۶۵ | ۴۲ | ۰٫۷۷۹ | ۰٫۷۷۹ | |
| 3" | ۸۰ | ۴۶ | ۱٫۰۳۳ | ۰٫۹۹۸ | |
| 4" | ۱۰۰ | ۵۶ | ۱٫۸۶۲ | ۱٫۸۲۲ | |
| 6" | ۱۵۰ | ۶۳ | ۳٫۷۱۵ | ۳٫۶۶۵ | |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
درباره کپ ششضلعی
برای بستن انتهای یک خط، کپ روی رزوه نری لوله بسته میشود. در کپ گرد، گرفتن قطعه با آچار لولهگیر دشوار است و احتمال آسیب به بدنه وجود دارد؛ بدنه ششگوش این مشکل را حل میکند و اجازه میدهد با آچار تخت یا رینگی، گشتاور کنترلشده اعمال شود.
این قطعه در انتهای انشعابهای آماده توسعه، تست خط و نقاط تخلیه کاربرد دارد.
سایزهای موجود از ½ تا ۶ اینچ است. نمونه ابعاد: ½ اینچ کد ۱۲۴۱۰۰۴ با a=۲۳ میلیمتر و وزن گالوانیزه ۰٫۰۵۹ کیلوگرم؛ ۲ اینچ کد ۱۲۴۱۰۱۰ با a=۳۸ و وزن ۰٫۴۳۶؛ ۴ اینچ کد ۱۲۴۱۰۱۴ با a=۵۶ و وزن ۱٫۸۶۲؛ و ۶ اینچ کد ۱۲۴۱۰۱۶ با a=۶۳ میلیمتر و وزن ۳٫۷۱۵ کیلوگرم.
جنس این اتصال چدن چکشخوار مغز سیاه کلاس JMB 350-10 با پرداخت گالوانیزه گرم یا سیاه است.
پرسشهای پرتکرار درباره کپ ششضلعی
کپ ششضلعی توپی برزیل در چه سایزهایی تولید میشود؟
کپ ششضلعی توپی برزیل در ۱۰ سایز، از 1/2" تا 6" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد کپ ششضلعی توپی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 1" وزنی برابر گالوانیزه ۰٫۱۵۴ کیلوگرم و سیاه ۰٫۱۴۰ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه کپ ششضلعی توپی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
تفاوت درپوش فیگور ۲۹۰ و کپ فیگور ۳۰۰ چیست؟
درپوش فیگور ۲۹۰ روپیچ است و داخل دهانه توپیچ لوله یا اتصال بسته میشود. کپ فیگور ۳۰۰ توپیچ است و روی سر روپیچ لوله سوار میشود. هر دو انتهای خط را کور میکنند و انتخاب بین آنها فقط به نوع رزوهای بستگی دارد که باید بسته شود.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
کپ ششضلعی توپی مطابق چه استانداردهایی تولید میشود؟
کپ ششضلعی توپی مطابق ISO/EN/NBR T1 تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن کپ ششضلعی توپی برزیل را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی کپ ششضلعی را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۳۰۰ و سایز مورد نیاز را اعلام کنید.
