سراهی تبدیلی — اتصالات توپی برزیل

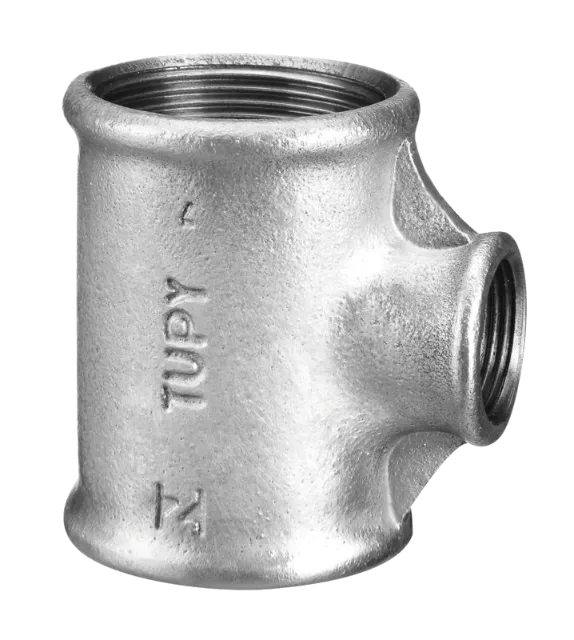

سراهی تبدیلی توپی برزیل (فیگور ۱۳۰R) انشعابی با سایز کوچکتر از خط اصلی میگیرد، بدون آنکه به تبدیل جداگانه نیاز باشد.
مشخصات فنی
| شماره فیگور | ۱۳۰R |
| بازه سایز | ۱/۴ تا ۶ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP |
| استاندارد | EN 10242 / ISO 49 |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
نقشه فنی سراهی تبدیلی
جدول ابعاد و وزن سراهی تبدیلی
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||||
|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | b | z1 | z2 | گالوانیزه | سیاه | |
| 3/8"×1/4" | ۱۰×۸ | ۲۳ | ۲۳ | ۱۳ | ۱۳ | ۰٫۰۶۵ | ۰٫۰۶۴ | |
| 1/2"×1/4" | ۱۵×۸ | ۲۴ | ۲۴ | ۱۱ | ۱۴ | ۰٫۰۸۷ | ۰٫۰۸۳ | |
| 1/2"×3/8" | ۱۵×۱۰ | ۲۶ | ۲۶ | ۱۳ | ۱۶ | ۰٫۱۰۰ | ۰٫۰۹۵ | |
| 3/4"×3/8" | ۲۰×۱۰ | ۲۸ | ۲۸ | ۱۳ | ۱۸ | ۰٫۰۸۰ | ۰٫۰۷۷ | |
| 3/4"×1/2" | ۲۰×۱۵ | ۳۰ | ۳۱ | ۱۵ | ۱۸ | ۰٫۱۸۱ | ۰٫۱۶۸ | ۸۰ |
| 1"×3/8" | ۲۵×۱۰ | ۳۰ | ۳۲ | ۱۳ | ۲۲ | ۰٫۱۹۶ | ۰٫۱۸۹ | |
| 1"×1/2" | ۲۵×۱۵ | ۳۲ | ۳۴ | ۱۵ | ۲۱ | ۰٫۲۸۸ | ۰٫۲۸۲ | ۶۰ |
| 1"×3/4" | ۲۵×۲۰ | ۳۵ | ۳۶ | ۱۸ | ۲۱ | ۰٫۲۴۶ | ۰٫۲۳۶ | ۶۰ |
| 1.1/4"×1/2" | ۳۲×۱۵ | ۳۴ | ۳۸ | ۱۵ | ۲۵ | ۰٫۳۰۷ | ۰٫۲۸۷ | ۴۵ |
| 1.1/4"×3/4" | ۳۲×۲۰ | ۳۶ | ۴۱ | ۱۷ | ۲۶ | ۰٫۳۳۴ | ۰٫۳۲۷ | ۴۰ |
| 1.1/4"×1" | ۳۲×۲۵ | ۴۰ | ۴۲ | ۲۱ | ۲۵ | ۰٫۳۷۲ | ۰٫۳۴۶ | ۳۵ |
| 1.1/2"×1/2" | ۴۰×۱۵ | ۳۶ | ۴۲ | ۱۷ | ۲۹ | ۰٫۳۶۹ | ۰٫۳۵۵ | ۳۵ |
| 1.1/2"×3/4" | ۴۰×۲۰ | ۳۸ | ۴۴ | ۱۹ | ۲۹ | ۰٫۵۰۳ | ۰٫۴۸۱ | ۳۰ |
| 1.1/2"×1" | ۴۰×۲۵ | ۴۲ | ۴۶ | ۲۳ | ۲۹ | ۰٫۴۴۹ | ۰٫۴۲۹ | ۲۵ |
| 1.1/2"×1.1/4" | ۴۰×۳۲ | ۴۶ | ۴۸ | ۲۷ | ۲۹ | ۰٫۵۵۵ | ۰٫۵۱۲ | ۲۵ |
| 2"×1/2" | ۵۰×۱۵ | ۳۸ | ۴۸ | ۱۴ | ۳۵ | ۰٫۵۳۶ | ۰٫۵۲۲ | ۲۰ |
| 2"×3/4" | ۵۰×۲۰ | ۴۰ | ۵۰ | ۱۶ | ۳۵ | ۰٫۵۸۷ | ۰٫۵۶۵ | ۲۰ |
| 2"×1" | ۵۰×۲۵ | ۴۴ | ۵۲ | ۲۰ | ۳۵ | ۰٫۶۸۰ | ۰٫۶۳۵ | ۱۵ |
| 2"×1.1/4" | ۵۰×۳۲ | ۴۸ | ۵۴ | ۲۴ | ۳۵ | ۰٫۷۲۹ | ۰٫۶۸۱ | ۱۵ |
| 2"×1.1/2" | ۵۰×۴۰ | ۵۲ | ۵۵ | ۲۸ | ۳۶ | ۰٫۷۷۲ | ۰٫۷۵۱ | ۱۴ |
| 2.1/2"×1" | ۶۵×۲۵ | ۴۷ | ۶۰ | ۲۰ | ۴۳ | ۰٫۸۳۲ | ۰٫۸۱۲ | ۱۰ |
| 2.1/2"×1.1/4" | ۶۵×۳۲ | ۵۲ | ۶۲ | ۲۵ | ۴۳ | ۰٫۹۲۷ | ۰٫۹۱۵ | ۱۰ |
| 2.1/2"×1.1/2" | ۶۵×۴۰ | ۵۵ | ۶۳ | ۲۸ | ۴۴ | ۱٫۰۳۲ | ۰٫۹۴۷ | ۱۰ |
| 2.1/2"×2" | ۶۵×۵۰ | ۶۱ | ۶۶ | ۳۴ | ۴۲ | ۱٫۱۷۳ | ۱٫۰۸۱ | ۹ |
| 3"×1" | ۸۰×۲۵ | ۵۱ | ۶۷ | ۲۱ | ۵۰ | ۱٫۱۹۹ | ۱٫۲۴۶ | ۸ |
| 3"×1.1/4" | ۸۰×۳۲ | ۵۵ | ۷۰ | ۲۵ | ۵۱ | ۱٫۳۰۳ | ۱٫۲۶۱ | ۸ |
| 3"×1.1/2" | ۸۰×۴۰ | ۵۸ | ۷۱ | ۲۸ | ۵۲ | ۱٫۵۰۹ | ۱٫۴۶۸ | ۸ |
| 3"×2" | ۸۰×۵۰ | ۶۴ | ۷۳ | ۳۴ | ۴۹ | ۱٫۷۱۶ | ۱٫۴۱۸ | ۸ |
| 3"×2.1/2" | ۸۰×۶۵ | ۷۲ | ۷۶ | ۴۲ | ۴۹ | ۱٫۷۲۵ | ۱٫۸۶۴ | ۵ |
| 4"×2" | ۱۰۰×۵۰ | ۷۰ | ۸۶ | ۳۴ | ۶۲ | ۲٫۴۵۴ | ۲٫۴۰۴ | ۳ |
| 4"×2.1/2" | ۱۰۰×۶۵ | ۷۸ | ۹۰ | ۳۶ | ۶۲ | ۲٫۶۹۲ | ۲٫۶۴۲ | ۲ |
| 4"×3" | ۱۰۰×۸۰ | ۸۴ | ۹۲ | ۴۸ | ۶۲ | ۳٫۱۰۷ | ۳٫۰۱۷ | ۲ |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
قیمت سراهی تبدیلی توپی برزیل
قیمت هر عدد اتصال به ریال، بر اساس آخرین بهروزرسانی لیست قیمت در ۳ شهریور ۱۴۰۵. قیمتها بدون احتساب مالیات بر ارزش افزوده است.
| سایز | گالوانیزه (ریال) | سیاه (ریال) |
|---|---|---|
| ۳/۴ × ۱/۲ | ۳,۲۵۰,۰۰۰ | ۳,۲۵۰,۰۰۰ |
| ۱ × ۱/۲ | ۵,۶۰۰,۰۰۰ | ۵,۶۰۰,۰۰۰ |
| ۱ × ۳/۴ | ۵,۶۰۰,۰۰۰ | ۵,۶۰۰,۰۰۰ |
| ۱¼ × ۱/۲ | ۷,۵۰۰,۰۰۰ | ۷,۵۰۰,۰۰۰ |
| ۱¼ × ۳/۴ | ۷,۵۰۰,۰۰۰ | ۷,۵۰۰,۰۰۰ |
| ۱¼ × ۱ | ۷,۵۰۰,۰۰۰ | ۷,۵۰۰,۰۰۰ |
| ۱½ × ۱/۲ | ۱۰,۵۵۰,۰۰۰ | ۱۰,۵۵۰,۰۰۰ |
| ۱½ × ۳/۴ | ۱۰,۵۵۰,۰۰۰ | ۱۰,۵۵۰,۰۰۰ |
| ۱½ × ۱ | ۱۰,۵۵۰,۰۰۰ | ۱۰,۵۵۰,۰۰۰ |
| ۱½ × ۱¼ | ۱۰,۵۵۰,۰۰۰ | ۱۰,۵۵۰,۰۰۰ |
| ۲ × ۱/۲ | ۲۴,۰۵۰,۰۰۰ | ۲۴,۰۵۰,۰۰۰ |
| ۲ × ۳/۴ | ۲۴,۰۵۰,۰۰۰ | ۲۴,۰۵۰,۰۰۰ |
| ۲ × ۱ | ۲۴,۰۵۰,۰۰۰ | ۲۴,۰۵۰,۰۰۰ |
| ۲ × ۱¼ | ۲۴,۰۵۰,۰۰۰ | ۲۴,۰۵۰,۰۰۰ |
| ۲ × ۱½ | ۲۴,۰۵۰,۰۰۰ | ۲۴,۰۵۰,۰۰۰ |
| ۲½ × ۱ | ۳۵,۴۰۰,۰۰۰ | — |
| ۲½ × ۱¼ | ۳۵,۴۰۰,۰۰۰ | — |
| ۲½ × ۱½ | ۳۵,۴۰۰,۰۰۰ | — |
| ۲½ × ۲ | ۳۵,۴۰۰,۰۰۰ | — |
| ۳ × ۱ | ۴۴,۰۰۰,۰۰۰ | — |
برای استعلام قیمت خرید عمده و مشاهده قیمت همه فیگورها، لیست قیمت کامل اتصالات توپی برزیل را ببینید.
درباره سراهی تبدیلی
در بیشتر شبکههای لولهکشی، انشعاب هماندازه خط اصلی نیست. سراهی تبدیلی همین نیاز را در یک قطعه حل میکند: دهانه انشعاب کوچکتر از دو دهانه اصلی ریختهگری شده است.
جایگزین آن، استفاده از سراهی ساده بههمراه یک تبدیل است؛ یعنی یک اتصال بیشتر، یک رزوه بیشتر و یک نقطه نشتی بیشتر. سراهی تبدیلی این واسطه را حذف میکند و طول مسیر را هم کوتاهتر نگه میدارد — مزیتی که در فضاهای تنگ موتورخانه اهمیت دارد.
از آنجا که مقطع عبور جریان در محل انشعاب تغییر میکند، یکنواختی ریختهگری در این نقطه اهمیت ویژه دارد. سراهی تبدیلی توپی از چدن چکشخوار تولید میشود و رزوههای هر سه دهانه مطابق BSP ماشینکاری میشوند.
در دو نوع گالوانیزه و سیاه و در ترکیبهای مختلف سایز موجود است.
پرسشهای پرتکرار درباره سراهی تبدیلی
سراهی تبدیلی توپی برزیل در چه سایزهایی تولید میشود؟
سراهی تبدیلی توپی برزیل در ۳۲ سایز، از 3/8"×1/4" تا 4"×3" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد سراهی تبدیلی توپی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 2"×3/4" وزنی برابر گالوانیزه ۰٫۵۸۷ کیلوگرم و سیاه ۰٫۵۶۵ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه سراهی تبدیلی توپی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
تفاوت سراهی، سراهی تبدیلی و چهارراه توپی چیست؟
سراهی فیگور ۱۳۰ سه دهانه همقطر دارد و برای انشعاب ۹۰ درجه از خط اصلی استفاده میشود. سراهی تبدیلی فیگور ۱۳۰R انشعابی با قطر کوچکتر میگیرد و نیاز به تبدیل جداگانه را حذف میکند. چهارراه فیگور ۱۸۰ چهار دهانه دارد و در تقاطع دو خط یا انشعاب دوطرفه به کار میرود.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
سراهی تبدیلی توپی مطابق چه استانداردهایی تولید میشود؟
سراهی تبدیلی توپی مطابق EN 10242 / ISO 49 تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن سراهی تبدیلی توپی برزیل را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی سراهی تبدیلی را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۱۳۰R و سایز مورد نیاز را اعلام کنید.
