مشخصات فنی و راهنمای نصب اتصالات توپی پرس TUPYPRES

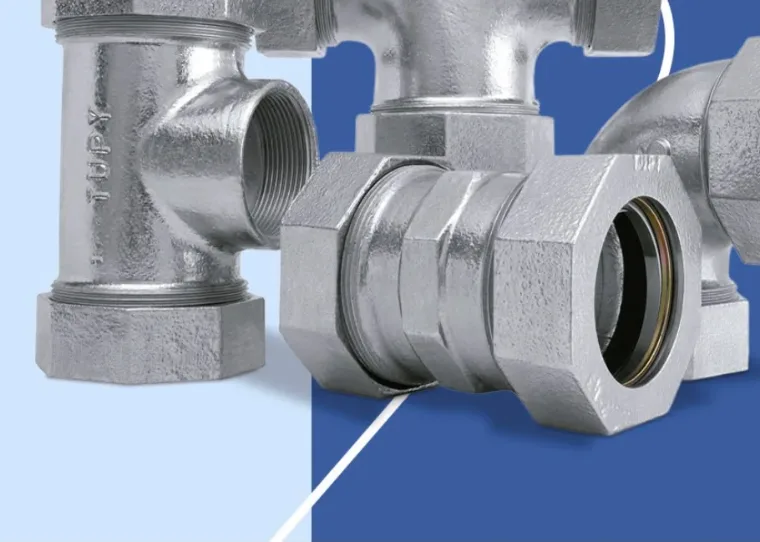

اتصالات توپی پرس TUPYPRES از چدن چکش‌خوار ساخته می‌شوند و بدون رزوه‌کاری، جوشکاری و شعله، روی لوله‌های فولادی و پلی‌اتیلن اجرا می‌شوند. آب‌بندی با یک مجموعه حلقه (حلقه آب‌بند لاستیکی، حلقه فشاری و حلقه قفل‌کننده) انجام می‌شود که از پیش داخل اتصال مونتاژ شده است. این صفحه همه داده‌های فنی و اجرایی این خط محصول را گرد آورده است.

فشار و دمای کاری بر حسب نوع سیال و نوع لوله

حداکثر فشار و دمای کاری TUPYPRES به نوع سیال و جنس لوله بستگی دارد. جدول زیر مقادیر مجاز را برای لوله فولادی، لوله پلی‌اتیلن گرید PEX و لوله پلی‌اتیلن گرید PE100 نشان می‌دهد.

لوله‌های سازگار و قطر خارجی مجاز

سازگاری TUPYPRES با لوله، بر پایه قطر خارجی لوله تعریف می‌شود، نه صرفاً سایز اسمی آن. پیش از سفارش، قطر خارجی لوله موجود را اندازه بگیرید و با جدول زیر بسنجید.

استانداردهای لوله قابل استفاده:

• لوله فولادی: ABNT NBR 5580 (کلاس سبک، متوسط و سنگین) و ABNT NBR 5590 (کلاس معمولی، تقویت‌شده و دو برابر تقویت‌شده).
• استانداردهای مرجع دیگر: EN 10255، DIN 2441 و DIN 2440، ASTM A53 و ASTM A106 (کلاس M، کلاس A/B، SCH 40).
• لوله پلی‌اتیلن: ABNT NBR 14462 برای گرید PEAD یا PE، از ۲۰ تا ۶۳ میلی‌متر.

استاندارد اجزای اتصال

مراحل نصب اتصالات توپی پرس TUPYPRES

1. لوله را به اندازه لازم و عمود بر محور آن برش دهید. لوله باید با محدوده قطر خارجی جدول بالا مطابقت داشته باشد.
2. مهره اتصال را شل کنید، بدون آنکه آن را جدا کنید؛ نیازی به باز کردن کامل نیست.
3. عمق ورود لوله را مطابق جدول زیر روی لوله علامت بزنید و لوله را تا علامت داخل اتصال کنید. همین کار برای بوشن‌ها و سایر اتصالات دارای لبه داخلی نیز انجام می‌شود.
4. مهره را با دست و تا بیشترین تعداد دور ممکن ببندید.
5. مهره را با آچار مناسب و تا گشتاور و تعداد دور جدول‌های زیر محکم کنید.
6. صحت نصب را بررسی کنید؛ اتصال باید کاملاً روی لوله نشسته باشد.
7. در پایان، تست نشتی با ۱٫۵ برابر حداکثر فشار کاری و به مدت ۱۰ دقیقه انجام دهید.

عمق ورود لوله به اتصال

گشتاور و تعداد دور بستن مهره

تعمیر خط و تعویض حلقه آب‌بند

یکی از مزیت‌های عملی TUPYPRES، امکان تعمیر موضعی خط بدون برش و جوش است. اگر بخشی از لوله آسیب ببیند، تنها همان قطعه بریده و با یک بوشن TUPYPRES جایگزین می‌شود و خط دوباره وارد مدار می‌گردد.

1. مهره و حلقه‌ها را از اتصال خارج کنید و اجزای داخلی را بررسی کنید.
2. حلقه آب‌بند لاستیکی را با نمونه نو و هم‌اندازه تعویض کنید؛ ترتیب و جهت حلقه‌ها باید دقیقاً مانند حالت اولیه بماند.
3. حلقه‌ها را در جای خود قرار دهید، لوله را تا عمق مشخص‌شده وارد کنید و مهره را طبق جدول گشتاور ببندید.
4. پس از مونتاژ، دوباره تست نشتی بگیرید.

کاربردها

• شبکه‌های اطفاء حریق و اسپرینکلر
• شبکه‌های آب آشامیدنی و آب صنعتی
• شبکه‌های هوای فشرده
• شبکه‌های سوخت و گاز
• تعمیر و نگهداری خطوط موجود
• نصب و راه‌اندازی سریع در صنایع

تست‌ها و تأییدیه‌ها

• IPT — گزارش ۷۳۶۵-۲۰۵
• USP — آزمایش آب‌بندی
• NMI برزیل — آزمایش لرزش روی لوله‌های فولادی، گزارش ۰۸۲۲۳۴
• NMI برزیل — آزمایش لرزش روی لوله‌های پلی‌اتیلن، گزارش ۰۸۲۲۳۳
• IFM — آزمایش روی لوله‌های پلی‌اتیلن برای شبکه‌های گاز، گزارش PR-2019/06
• تأییدیه‌های فنی و نظرات کارشناسی سازمان‌های آتش‌نشانی برای شبکه‌های اطفاء حریق و اسپرینکلر

پوشش‌ها و نوع اتصال‌های ممکن

• گالوانیزه دولایه (گالوانیزه گرم و گالوانیزه الکتریکی)
• رنگ اپوکسی، برای قطعاتی که روی لوله پلی‌اتیلن استفاده می‌شوند
• اتصال لوله فولادی به لوله فولادی، پلی‌اتیلن به پلی‌اتیلن، و اتصال انتقالی فولادی به پلی‌اتیلن

منبع: کاتالوگ اطلاعات فنی لاین TUPYPRES، اتصالات توپی برزیل.
