زانو ۱۸۰ درجه — اتصالات توپی برزیل

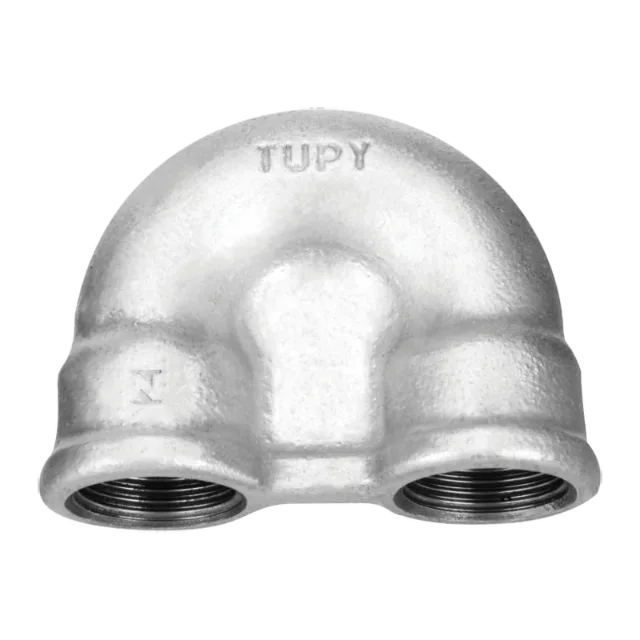

زانو ۱۸۰ درجه توپی برزیل (فیگور ۶۰) جریان را در یک قطعه به مسیر برگشت میبرد. جایگزین یکپارچهای است برای ترکیب دو زانوی ۹۰ درجه و یک مغزی؛ کوتاهتر، سبکتر و با دو نقطه رزوه کمتر.
مشخصات فنی
| شماره فیگور | ۶۰ |
| بازه سایز | ½ تا ۲ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP |
| استاندارد | ABNT NBR BK1 |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
جدول ابعاد و وزن زانو ۱۸۰ درجه
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 1/2" | ۱۵ | ۳۸ | ۳۰ | ۰٫۱۵۵ | ۰٫۱۵۵ | ۱۰۰ |
| 3/4" | ۲۰ | ۵۰ | ۳۶ | ۰٫۲۸۰ | ۰٫۲۵۷ | ۵۰ |
| 1" | ۲۵ | ۶۴ | ۴۵ | ۰٫۴۶۵ | ۰٫۴۵۵ | ۲۵ |
| 1.1/4" | ۳۲ | ۷۶ | ۵۳ | ۰٫۷۴۱ | ۰٫۷۰۷ | ۲۰ |
| 1.1/2" | ۴۰ | ۸۹ | ۶۰ | ۱٫۲۹۲ | ۱٫۲۴۳ | ۱۳ |
| 2" | ۵۰ | ۱۰۲ | ۷۰ | ۱٫۴۹۹ | ۱٫۴۱۹ | ۶ |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
درباره زانو ۱۸۰ درجه
در موتورخانهها و شبکههای فشرده، بارها لازم میشود جریان در فاصلهای کوتاه ۱۸۰ درجه برگردد؛ مثلاً در رفت و برگشت رادیاتور یا در مسیرهای موازی. راهحل رایج، بستن دو زانوی ۹۰ درجه به یک مغزی است. این ترکیب سه قطعه و چهار رزوه دارد و همانقدر که فضا میگیرد، احتمال نشتی را هم بالا میبرد.
زانو ۱۸۰ درجه فیگور ۶۰ همین کار را با یک قطعه انجام میدهد. کاتالوگ فنی توپی نیز صریحاً استفاده از زانو ۱۸۰ درجه را بهجای ترکیب زانویی و مغزی توصیه میکند.
این اتصال از چدن چکشخوار مغز سیاه کلاس JMB 350-10 ریختهگری میشود و در دو پرداخت گالوانیزه گرم و سیاه عرضه میگردد. سایزهای موجود از ½ تا ۲ اینچ است.
ابعاد و وزن به تفکیک سایز: ½ اینچ کد ۱۲۲۹۰۰۴ با a=۳۸ و z=۳۰ میلیمتر؛ ¾ اینچ کد ۱۲۲۹۰۰۶ با a=۵۰ و z=۳۶؛ ۱ اینچ کد ۱۲۲۹۰۰۷ با a=۶۴ و z=۴۵؛ ۱¼ اینچ کد ۱۲۲۹۰۰۸ با a=۷۶ و z=۵۳؛ ۱½ اینچ کد ۱۲۲۹۰۰۹ با a=۸۹ و z=۶۰؛ و ۲ اینچ کد ۱۲۲۹۰۱۰ با a=۱۰۲ و z=۷۰ میلیمتر. وزن گالوانیزه از ۰٫۱۵۵ تا ۱٫۴۹۹ کیلوگرم متغیر است.
پرسشهای پرتکرار درباره زانو ۱۸۰ درجه
زانو ۱۸۰ درجه توپی برزیل در چه سایزهایی تولید میشود؟
زانو ۱۸۰ درجه توپی برزیل در ۶ سایز، از 1/2" تا 2" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد زانو ۱۸۰ درجه توپی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 1" وزنی برابر گالوانیزه ۰٫۴۶۵ کیلوگرم و سیاه ۰٫۴۵۵ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه زانو ۱۸۰ درجه توپی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
زانو ۱۸۰ درجه توپی مطابق چه استانداردهایی تولید میشود؟
زانو ۱۸۰ درجه توپی مطابق ABNT NBR BK1 تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن زانو ۱۸۰ درجه توپی برزیل را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی زانو ۱۸۰ درجه را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۶۰ و سایز مورد نیاز را اعلام کنید.
