روپیچ توپیچ تبدیلی — اتصالات توپی برزیل

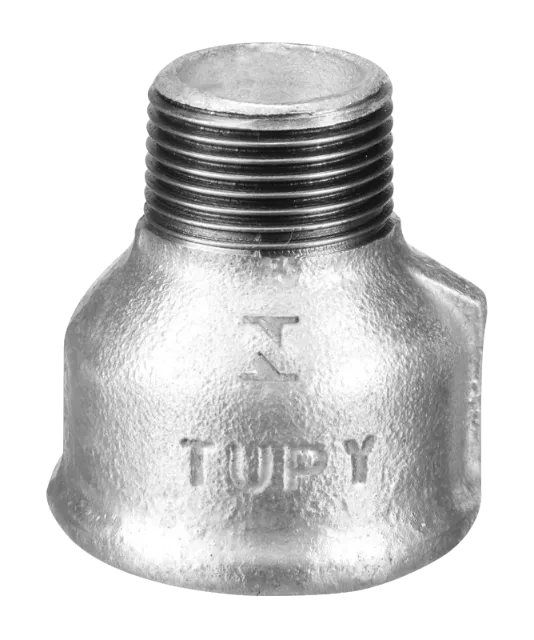

روپیچ توپیچ تبدیلی توپی برزیل (فیگور ۲۴۶) یک سر نری و یک سر مادگی با قطرهای متفاوت دارد و مسیر را در همان راستا با تغییر سایز امتداد میدهد.
مشخصات فنی
| شماره فیگور | ۲۴۶ |
| بازه سایز | ۳/۴ تا ۲ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP |
| استاندارد | EN 10242 / ISO 49 |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
نقشه فنی روپیچ توپیچ تبدیلی
جدول ابعاد و وزن روپیچ توپیچ تبدیلی
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 3/8"×1/4" | ۱۰×۸ | ۳۵ | ۲۵ | ۰٫۰۳۶ | ۰٫۰۳۲ | |
| 1/2"×1/4" | ۱۵×۸ | ۴۳ | ۳۰ | ۰٫۰۵۴ | ۰٫۰۵۲ | |
| 1/2"×3/8" | ۱۵×۱۰ | ۴۳ | ۳۰ | ۰٫۰۶۰ | ۰٫۰۵۶ | |
| 3/4"×3/8" | ۲۰×۱۰ | ۴۸ | ۳۳ | ۰٫۰۹۱ | ۰٫۰۸۷ | |
| 3/4"×1/2" | ۲۰×۱۵ | ۴۸ | ۳۳ | ۰٫۰۸۵ | ۰٫۰۸۰ | ۱۷۰ |
| 1"×1/2" | ۲۵×۱۵ | ۵۵ | ۳۸ | ۰٫۱۲۴ | ۰٫۱۱۸ | ۱۲۰ |
| 1"×3/4" | ۲۵×۲۰ | ۵۵ | ۳۸ | ۰٫۱۳۲ | ۰٫۱۴۶ | ۱۰۰ |
| 1.1/4"×3/4" | ۳۲×۲۰ | ۶۰ | ۴۱ | ۰٫۲۲۰ | ۰٫۱۸۳ | ۶۵ |
| 1.1/4"×1" | ۳۲×۲۵ | ۶۰ | ۴۱ | ۰٫۲۰۵ | ۰٫۱۹۷ | ۶۰ |
| 1.1/2"×1" | ۴۰×۲۵ | ۶۳ | ۴۴ | ۰٫۲۴۷ | ۰٫۲۳۸ | ۶۰ |
| 1.1/2"×1.1/4" | ۴۰×۳۲ | ۶۳ | ۴۴ | ۰٫۲۶۶ | ۰٫۲۵۴ | ۵۰ |
| 2"×1" | ۵۰×۲۵ | ۷۰ | ۴۶ | ۰٫۳۶۴ | ۰٫۳۶۰ | ۴۰ |
| 2"×1.1/4" | ۵۰×۳۲ | ۷۰ | ۴۶ | ۰٫۳۹۵ | ۰٫۳۸۲ | |
| 2"×1.1/2" | ۵۰×۴۰ | ۷۰ | ۴۶ | ۰٫۳۹۵ | ۰٫۳۹۱ | |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
قیمت روپیچ توپیچ تبدیلی توپی برزیل
قیمت هر عدد اتصال به ریال، بر اساس آخرین بهروزرسانی لیست قیمت در ۳ شهریور ۱۴۰۵. قیمتها بدون احتساب مالیات بر ارزش افزوده است.
| سایز | گالوانیزه (ریال) |
|---|---|
| ۳/۴ × ۱/۲ | ۳,۰۵۰,۰۰۰ |
| ۱ × ۱/۲ | ۴,۷۵۰,۰۰۰ |
| ۱ × ۳/۴ | ۴,۷۵۰,۰۰۰ |
| ۱¼ × ۳/۴ | ۶,۸۵۰,۰۰۰ |
| ۱¼ × ۱ | ۶,۸۵۰,۰۰۰ |
| ۱½ × ۱ | ۸,۹۵۰,۰۰۰ |
| ۱½ × ۱¼ | ۸,۹۵۰,۰۰۰ |
| ۲ × ۱ | ۲۰,۶۰۰,۰۰۰ |
| ۲ × ۱¼ | ۲۰,۶۰۰,۰۰۰ |
| ۲ × ۱½ | ۲۰,۶۰۰,۰۰۰ |
برای استعلام قیمت خرید عمده و مشاهده قیمت همه فیگورها، لیست قیمت کامل اتصالات توپی برزیل را ببینید.
درباره روپیچ توپیچ تبدیلی
روپیچ توپیچ تبدیلی ترکیبی از دو کارکرد است: یک سر رزوه خارجی و سر دیگر رزوه داخلی، با دو قطر متفاوت. مسیر را در همان راستا ادامه میدهد اما سایز را تغییر میدهد.
این قطعه زمانی به کار میآید که هم باید نوع رزوه عوض شود و هم اندازه — حالتی که در اتصال به شیرآلات، کنتور و تجهیزات اندازهگیری بسیار پیش میآید. بدون آن، ترکیبی از تبدیل و بوشن لازم است.
چون یک سر آن نری است، آببندی روی رزوه خارجی انجام میشود و همان حساسیت مغزی را دارد؛ در حالی که سر مادگی، قطعه بعدی را در خود میپذیرد.
روپیچ توپیچ تبدیلی توپی با فیگور ۲۴۶ عرضه میشود؛ از چدن چکشخوار با رزوه BSP مطابق EN 10242 و ISO 49، در ترکیبهای سایز ۳/۴ تا ۲ اینچ.
پرسشهای پرتکرار درباره روپیچ توپیچ تبدیلی
روپیچ توپیچ تبدیلی در چه سایزهایی تولید میشود؟
روپیچ توپیچ تبدیلی در ۱۴ سایز، از 3/8"×1/4" تا 2"×1.1/2" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد روپیچ توپیچ تبدیلی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 1.1/4"×3/4" وزنی برابر گالوانیزه ۰٫۲۲۰ کیلوگرم و سیاه ۰٫۱۸۳ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه روپیچ توپیچ تبدیلی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
تفاوت بوشن، مغزی، تبدیل و روپیچتوپیچ توپی چیست؟
بوشن فیگور ۲۷۰ هر دو سر توپیچ است و دو لوله همقطر را به هم میرساند؛ نمونه تبدیلی آن فیگور ۲۴۰ است. مغزی فیگور ۲۸۰ هر دو سر روپیچ است و دو قطعه توپیچ را به هم میبندد؛ نمونه تبدیلی آن فیگور ۲۴۵ است. تبدیل فیگور ۲۴۱ یک سر روپیچ و یک سر توپیچ است و داخل بوشن یا سراهی بسته میشود تا قطر کاهش یابد. روپیچتوپیچ فیگور ۵۲۹A طول بیشتری دارد و نقش رابط را ایفا میکند؛ نمونه تبدیلی آن فیگور ۲۴۶ است.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
روپیچ توپیچ تبدیلی مطابق چه استانداردهایی تولید میشود؟
روپیچ توپیچ تبدیلی مطابق EN 10242 / ISO 49 تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن روپیچ توپیچ تبدیلی را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی روپیچ توپیچ تبدیلی را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۲۴۶ و سایز مورد نیاز را اعلام کنید.
کاربردهای اتصالات دندهای توپی برزیل
اتصالات دندهای چدن چکشخوار توپی برزیل در شبکههای زیر به کار میروند. الزامات فنی، فشار کاری و نکات اجرایی هر کاربرد در صفحه مربوط به آن آمده است.
