سراهی ۴۵ درجه — اتصالات توپی برزیل

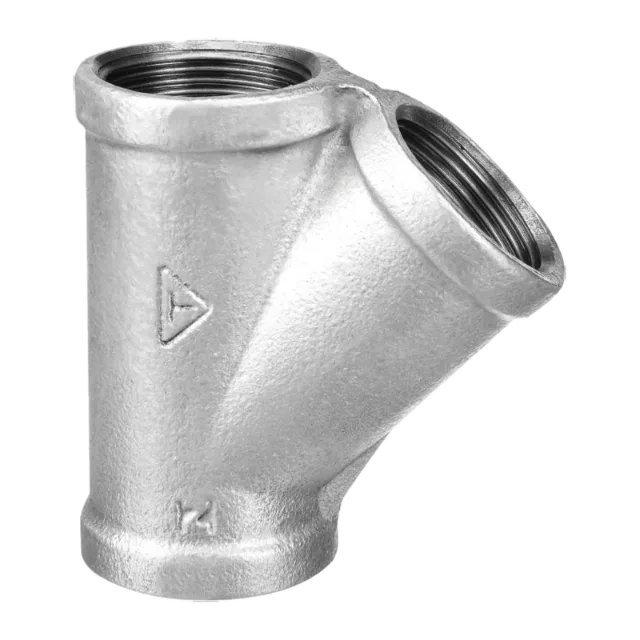

سراهی ۴۵ درجه توپی برزیل (فیگور ۱۶۵) انشعاب را با زاویه ۴۵ درجه و همجهت با جریان میگیرد. همین زاویه باعث میشود افت فشار و تلاطم در محل انشعاب بهمراتب کمتر از سراهی ۹۰ درجه باشد.
مشخصات فنی
| شماره فیگور | ۱۶۵ |
| بازه سایز | ½ تا ۴ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP |
| استاندارد | ISO/EN/NBR B1/45° |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
جدول ابعاد و وزن سراهی ۴۵ درجه
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||||
|---|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | b | z1 | z2 | گالوانیزه | سیاه | |
| 1/2" | ۱۵ | ۵۹ | ۴۳ | ۳۳ | ۳۰ | ۰٫۱۳۱ | ۰٫۱۲۸ | ۱۰۰ |
| 3/4" | ۲۰ | ۷۰ | ۵۲ | ۴۰ | ۳۷ | ۰٫۲۳۹ | ۰٫۲۲۸ | ۶۰ |
| 1" | ۲۵ | ۸۳ | ۶۱ | ۴۹ | ۴۴ | ۰٫۳۳۰ | ۰٫۳۲۵ | ۳۵ |
| 1.1/4" | ۳۲ | ۱۰۰ | ۷۴ | ۶۲ | ۵۵ | ۰٫۵۲۳ | ۰٫۴۹۷ | ۲۰ |
| 1.1/2" | ۴۰ | ۱۱۱ | ۸۳ | ۷۲ | ۶۴ | ۰٫۷۲۰ | ۰٫۷۱۰ | ۱۵ |
| 2" | ۵۰ | ۱۳۱ | ۱۰۰ | ۸۳ | ۷۶ | ۱٫۲۸۰ | ۱٫۲۵۰ | ۱۰ |
| 2.1/2" | ۶۵ | ۱۶۱ | ۱۲۳ | ۱۰۷ | ۹۶ | ۱٫۷۵۱ | ۱٫۷۰۰ | ۴ |
| 3" | ۸۰ | ۱۸۴ | ۱۴۵ | ۱۲۴ | ۱۱۵ | ۲٫۷۹۱ | ۲٫۸۲۲ | ۲ |
| 4" | ۱۰۰ | ۲۲۸ | ۱۸۲ | ۱۵۶ | ۱۴۶ | ۵٫۰۲۰ | ۴٫۸۱۲ | ۱ |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
درباره سراهی ۴۵ درجه
در سراهی معمولی، جریان فرعی با زاویه قائمه وارد خط اصلی میشود؛ برخورد دو جریان، تلاطم و افت فشار ایجاد میکند. در سراهی ۴۵ درجه انشعاب همراستاتر با جریان اصلی است و همین موضوع سه اثر عملی دارد: افت فشار کمتر، رسوب و گرفتگی کمتر در خطوط دارای جامدات معلق، و اختلاط یکنواختتر.
به همین دلیل کاتالوگ فنی توپی برای اختلاط آب گرم و سرد، انشعاب مورب را بهجای سراهی ۹۰ درجه توصیه میکند؛ اختلاط با سراهی معمولی میتواند باعث برگشت جریان به خط مقابل شود.
جنس این اتصال چدن چکشخوار مغز سیاه کلاس JMB 350-10 است و در دو پرداخت گالوانیزه گرم و سیاه تولید میشود. سایزهای موجود از ½ تا ۴ اینچ است.
ابعاد و وزن به تفکیک سایز: ½ اینچ کد ۱۲۵۴۰۰۴ با a=۵۹، b=۴۳، z1=۳۳ و z2=۳۰ میلیمتر؛ ¾ اینچ کد ۱۲۵۴۰۰۶ با a=۷۰، b=۵۲، z1=۴۰، z2=۳۷؛ ۱ اینچ کد ۱۲۵۴۰۰۷ با a=۸۳، b=۶۱، z1=۴۹، z2=۴۴؛ ۱¼ اینچ کد ۱۲۵۴۰۰۸ با a=۱۰۰، b=۷۴، z1=۶۲، z2=۵۵؛ ۱½ اینچ کد ۱۲۵۴۰۰۹ با a=۱۱۱، b=۸۳، z1=۷۲، z2=۶۴؛ ۲ اینچ کد ۱۲۵۴۰۱۰ با a=۱۳۱، b=۱۰۰، z1=۸۳، z2=۷۶؛ ۲½ اینچ کد ۱۲۵۴۰۱۱ با a=۱۶۱، b=۱۲۳، z1=۱۰۷، z2=۹۶؛ ۳ اینچ کد ۱۲۵۴۰۱۲ با a=۱۸۴، b=۱۴۵، z1=۱۲۴، z2=۱۱۵؛ و ۴ اینچ کد ۱۲۵۴۰۱۴ با a=۲۲۸، b=۱۸۲، z1=۱۵۶، z2=۱۴۶ میلیمتر. وزن گالوانیزه از ۰٫۱۳۱ تا ۵٫۰۲۰ کیلوگرم است.
پرسشهای پرتکرار درباره سراهی ۴۵ درجه
سراهی ۴۵ درجه توپی برزیل در چه سایزهایی تولید میشود؟
سراهی ۴۵ درجه توپی برزیل در ۹ سایز، از 1/2" تا 4" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد سراهی ۴۵ درجه توپی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 1" وزنی برابر گالوانیزه ۰٫۳۳۰ کیلوگرم و سیاه ۰٫۳۲۵ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه سراهی ۴۵ درجه توپی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
سراهی ۴۵ درجه توپی مطابق چه استانداردهایی تولید میشود؟
سراهی ۴۵ درجه توپی مطابق ISO/EN/NBR B1/45° تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن سراهی ۴۵ درجه توپی برزیل را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی سراهی ۴۵ درجه را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۱۶۵ و سایز مورد نیاز را اعلام کنید.
