زانو سراهی (زانو دوسره) — اتصالات توپی برزیل

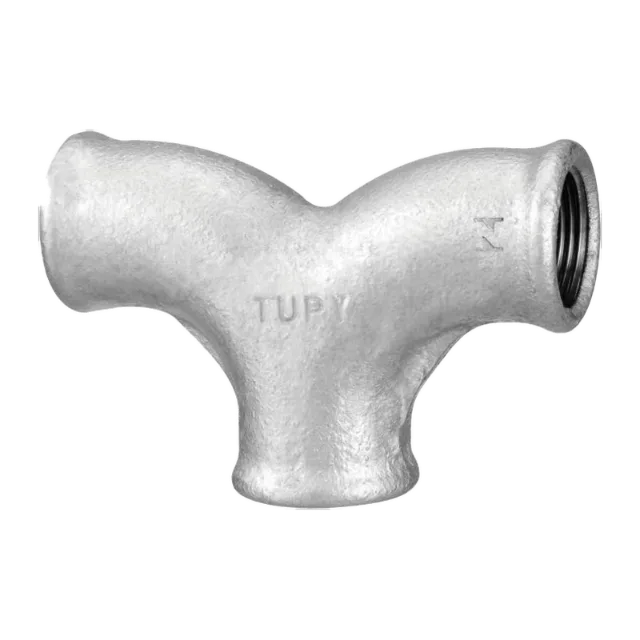

زانو سراهی توپی برزیل (فیگور ۱۳۲) که به آن زانو دوسره هم گفته میشود، دو ورودی را به یک خروجی میرساند. رایجترین کاربرد آن، اختلاط آب گرم و سرد پیش از شیر مصرف است.
مشخصات فنی
| شماره فیگور | ۱۳۲ |
| بازه سایز | ½ و ¾ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP |
| استاندارد | ISO/EN/NBR E2 |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
جدول ابعاد و وزن زانو سراهی (زانو دوسره)
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | |||
|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | z | گالوانیزه | سیاه | |
| 1/2" | ۱۵ | ۴۵ | ۳۲ | ۰٫۱۷۶ | ۰٫۱۶۴ | ۷۰ |
| 3/4" | ۲۰ | ۵۰ | ۳۵ | ۰٫۲۸۴ | ۰٫۲۷۵ | ۵۰ |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
درباره زانو سراهی (زانو دوسره)
برای اختلاط آب گرم و سرد، استفاده از سراهی معمولی توصیه نمیشود؛ در سراهی ۹۰ درجه دو جریان روبهروی هم قرار میگیرند و امکان برگشت آب گرم به خط سرد یا برعکس وجود دارد. زانو سراهی این مشکل را حل میکند: دو شاخه ورودی با انحنای ملایم به هم میرسند و جریان ترکیبی از پایین خارج میشود.
کاتالوگ فنی توپی همین قطعه را برای اختلاط آب گرم و سرد توصیه میکند و استفاده از سراهی معمولی را برای این کاربرد در فهرست موارد توصیهنشده قرار داده است.
جنس این اتصال چدن چکشخوار مغز سیاه کلاس JMB 350-10 است و در دو پرداخت گالوانیزه گرم و سیاه عرضه میشود. سایزهای موجود ½ و ¾ اینچ است.
ابعاد و وزن: ½ اینچ کد ۱۲۵۵۰۰۴ با a=۴۵ و z=۳۲ میلیمتر، وزن گالوانیزه ۰٫۱۷۶ و سیاه ۰٫۱۶۴ کیلوگرم؛ ¾ اینچ کد ۱۲۵۵۰۰۶ با a=۵۰ و z=۳۵ میلیمتر، وزن گالوانیزه ۰٫۲۸۴ و سیاه ۰٫۲۷۵ کیلوگرم.
پرسشهای پرتکرار درباره زانو سراهی (زانو دوسره)
زانو سراهی (زانو دوسره) توپی برزیل در چه سایزهایی تولید میشود؟
زانو سراهی (زانو دوسره) توپی برزیل در ۲ سایز، از 1/2" تا 3/4" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد زانو سراهی (زانو دوسره) توپی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 3/4" وزنی برابر گالوانیزه ۰٫۲۸۴ کیلوگرم و سیاه ۰٫۲۷۵ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه زانو سراهی (زانو دوسره) توپی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
زانو سراهی (زانو دوسره) توپی مطابق چه استانداردهایی تولید میشود؟
زانو سراهی (زانو دوسره) توپی مطابق ISO/EN/NBR E2 تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن زانو سراهی (زانو دوسره) توپی برزیل را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی زانو سراهی (زانو دوسره) را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۱۳۲ و سایز مورد نیاز را اعلام کنید.
