خم چپقی — اتصالات توپی برزیل

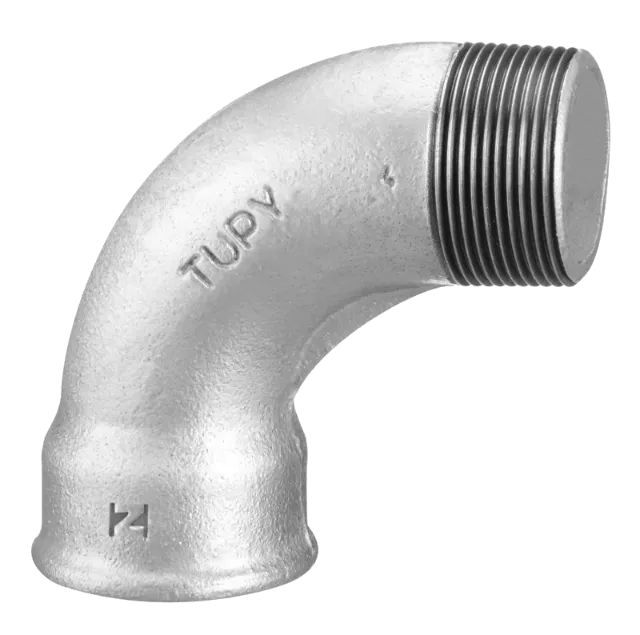

خم چپقی توپی برزیل (فیگور ۱) خمی با یک سر رزوه خارجی و یک سر رزوه داخلی است؛ ترکیب مزیت خم با اتصال مستقیم به تجهیزات.
مشخصات فنی
| شماره فیگور | ۱ |
| بازه سایز | ۱/۲ تا ۲ اینچ |
| نوع پوشش | گالوانیزه و سیاه |
| نوع رزوه | BSP — یک سر روپیچ، یک سر توپیچ |
| استاندارد | EN 10242 / ISO 49 |
| حداکثر فشار کاری | ۲۵ بار |
| جنس | چدن چکشخوار (Malleable Iron) |
استانداردها و گواهینامهها
اتصالات توپی برزیل تحت نظارت مراجع بینالمللی بالا تولید و بازرسی میشوند و برای کاربرد در شبکههای اطفای حریق، آب و گاز دارای تأییدیههای معتبر جهانی هستند.
نقشه فنی خم چپقی
جدول ابعاد و وزن خم چپقی
حروف ابعاد مطابق نقشه فنی بالا است. وزنها بر حسب کیلوگرم برای یک عدد اتصال.
| قطر اسمی | ابعاد (میلیمتر) | وزن (کیلوگرم) | تعداد در کارتن | ||||
|---|---|---|---|---|---|---|---|
| اینچ | میلیمتر | a | b | z | گالوانیزه | سیاه | |
| 1/4" | ۸ | ۴۰ | ۳۶ | ۳۰ | ۰٫۰۵۰ | ۰٫۰۴۵ | |
| 3/8" | ۱۰ | ۴۸ | ۴۲ | ۳۸ | ۰٫۰۷۵ | ۰٫۰۶۹ | |
| 1/2" | ۱۵ | ۵۵ | ۴۸ | ۴۲ | ۰٫۱۲۸ | ۰٫۱۲۰ | ۱۲۰ |
| 3/4" | ۲۰ | ۶۹ | ۶۰ | ۵۴ | ۰٫۲۱۱ | ۰٫۱۹۹ | ۷۰-۷۵ |
| 1" | ۲۵ | ۸۵ | ۷۵ | ۶۸ | ۰٫۳۶۴ | ۰٫۳۴۹ | ۴۰-۵۵ |
| 1.1/4" | ۳۲ | ۱۰۵ | ۹۵ | ۸۶ | ۰٫۶۷۱ | ۰٫۶۴۷ | ۲۰-۲۸ |
| 1.1/2" | ۴۰ | ۱۱۶ | ۱۰۵ | ۹۷ | ۰٫۷۹۶ | ۰٫۷۷۲ | ۱۵-۲۰ |
| 2" | ۵۰ | ۱۴۰ | ۱۳۰ | ۱۱۶ | ۱٫۳۰۲ | ۱٫۲۹۶ | ۸-۱۰ |
| 2.1/2" | ۶۵ | ۱۷۶ | ۱۶۵ | ۱۴۹ | ۲٫۲۶۸ | ۲٫۱۹۳ | |
| 3" | ۸۰ | ۲۰۵ | ۱۹۰ | ۱۷۵ | ۳٫۴۰۸ | ۳٫۰۵۹ | |
| 4" | ۱۰۰ | ۲۶۰ | ۲۴۵ | ۲۲۴ | ۵٫۵۳۰ | ۵٫۷۳۰ | |
منبع: کاتالوگ رسمی اتصالات دندهای توپی برزیل (BSP).
قیمت خم چپقی توپی برزیل
قیمت هر عدد اتصال به ریال، بر اساس آخرین بهروزرسانی لیست قیمت در ۳ شهریور ۱۴۰۵. قیمتها بدون احتساب مالیات بر ارزش افزوده است.
| سایز | گالوانیزه (ریال) |
|---|---|
| ۱/۲" | ۱,۹۵۰,۰۰۰ |
| ۳/۴" | ۲,۸۵۰,۰۰۰ |
| ۱" | ۴,۵۰۰,۰۰۰ |
| ۱¼" | ۶,۰۵۰,۰۰۰ |
| ۱½" | ۸,۱۰۰,۰۰۰ |
| ۲" | ۱۹,۶۰۰,۰۰۰ |
برای استعلام قیمت خرید عمده و مشاهده قیمت همه فیگورها، لیست قیمت کامل اتصالات توپی برزیل را ببینید.
درباره خم چپقی
خم چپقی همان خم با شعاع بلند است، اما یک سر آن رزوه خارجی (نری) و سر دیگر رزوه داخلی (مادگی) دارد — دقیقاً مانند تفاوت چپقی با زانو.
این ترکیب دو مزیت را کنار هم میآورد: عبور نرم جریان که ویژگی خم است، و امکان بستن مستقیم به شیر یا تجهیزی که دهانه مادگی دارد، بدون نیاز به مغزی واسط. یعنی هم افت فشار کمتر و هم یک نقطه اتصال کمتر.
در ورودی و خروجی پمپها که هم فضا محدود است و هم جریان پرسرعت، این قطعه انتخاب متداولی است.
آببندی سر نری روی رزوه انجام میشود، بنابراین دقت ماشینکاری آن اهمیت ویژه دارد. خم چپقی توپی با فیگور ۱ عرضه میشود؛ چدن چکشخوار، رزوه BSP مطابق EN 10242، در دو نوع گالوانیزه و سیاه.
پرسشهای پرتکرار درباره خم چپقی
خم چپقی توپی برزیل در چه سایزهایی تولید میشود؟
خم چپقی توپی برزیل در ۱۱ سایز، از 1/4" تا 4" تولید میشود. فهرست کامل سایزها همراه با ابعاد میلیمتری و وزن هر عدد، در جدول ابعاد و وزن همین صفحه آمده است.
وزن هر عدد خم چپقی توپی چقدر است؟
وزن به سایز بستگی دارد؛ برای نمونه سایز 1" وزنی برابر گالوانیزه ۰٫۳۶۴ کیلوگرم و سیاه ۰٫۳۴۹ کیلوگرم دارد. وزن تمام سایزها بر پایه کاتالوگ رسمی توپی در جدول همین صفحه درج شده و میتوانید از آن برای محاسبه وزن بار و هزینه حمل استفاده کنید.
رزوه خم چپقی توپی BSP است یا NPT؟
رزوه اتصالات TUPYBSP از نوع BSP و مطابق استاندارد ISO 7-1 تولید میشود؛ رزوه روپیچ مخروطی است و آببندی روی خود رزوه انجام میگیرد. رزوه BSP با NPT قابل تعویض نیست و بستن این دو به یکدیگر باعث نشتی میشود. توپی خط NPT جداگانهای نیز دارد که در بخش کاتالوگها معرفی شده است.
تفاوت خم و زانو در اتصالات توپی چیست؟
زانو شعاع کوتاه دارد و مسیر را در فاصله کم میشکند. خم شعاع بلندتری دارد، افت فشار کمتری ایجاد میکند و برای جریانهای پرسرعت یا خطوطی که رسوب میگیرند مناسبتر است. خم چپقی فیگور ۱ یک سر روپیچ و یک سر توپیچ، خم زانو فیگور ۲ هر دو سر توپیچ و خم دوسر رزوه فیگور ۳ هر دو سر روپیچ است.
حداکثر فشار و دمای کاری اتصالات توپی چقدر است؟
طبق کاتالوگ فنی توپی، فشار کاری اتصالات TUPYBSP در بازه دمایی منفی ۲۰ تا مثبت ۱۲۰ درجه سانتیگراد برابر ۲۵ بار است؛ در دمای بالای ۳۰۰ درجه به ۲۰ بار کاهش مییابد و مقادیر میانی بهصورت میانیابی محاسبه میشود. فشار طراحی در آزمون هیدرواستاتیک برای سایزهای تا ۴ اینچ ۱۰۰ بار و برای ۵ و ۶ اینچ ۶۴ بار است.
خم چپقی توپی مطابق چه استانداردهایی تولید میشود؟
خم چپقی توپی مطابق EN 10242 / ISO 49 تولید میشود. اتصالات چدن چکشخوار توپی بر پایه استانداردهای ISO 49، EN 10242 و ABNT NBR 6943 ساخته میشوند و رزوه آنها از ISO 7-1 پیروی میکند. گواهینامههای کارخانه در بخش استانداردها و گواهینامههای همین صفحه قابل مشاهده است.
چطور اصل بودن خم چپقی توپی برزیل را تشخیص دهیم؟
روی بدنه هر اتصال اصل توپی، نشان کارخانه، شماره فیگور و سایز بهصورت ریختهگری برجسته است، نه حکاکی یا چاپ. رزوهها تمیز و بدون پلیسهاند و پوشش گالوانیزه یکنواخت است. مطمئنترین راه، وزنکردن قطعه و مقایسه با جدول وزن همین صفحه است؛ نمونههای تقلبی معمولاً سبکتر از وزن کاتالوگ رسمی درمیآیند.
قیمت و موجودی خم چپقی را چطور استعلام کنم؟
قیمت اتصالات توپی برزیل به سایز، نوع پوشش و مقدار سفارش بستگی دارد و با نرخ ارز تغییر میکند. برای دریافت قیمت روز و بررسی موجودی، از بخش لیست نمایندگان با نزدیکترین نمایندگی رسمی تماس بگیرید و شماره فیگور ۱ و سایز مورد نیاز را اعلام کنید.
کاربردهای اتصالات دندهای توپی برزیل
اتصالات دندهای چدن چکشخوار توپی برزیل در شبکههای زیر به کار میروند. الزامات فنی، فشار کاری و نکات اجرایی هر کاربرد در صفحه مربوط به آن آمده است.
