روی کاتالوگ اتصالات دنده‌ای یک عدد نوشته می‌شود — مثلاً ۲۵ بار — و بیشتر خریداران همان را ملاک می‌گیرند. اما این عدد شرط دارد: در چه دمایی، در چه سایزی و با چه سیالی. این مقاله همان شرط‌ها را روشن می‌کند.
فشار کاری یعنی چه
فشار کاری (Working Pressure) بیشترین فشار دائمی است که قطعه می‌تواند در شرایط تعریف‌شده تحمل کند، نه فشاری که در آن می‌ترکد. فشار ترکیدن چند برابر این عدد است و فاصله میان این دو، ضریب اطمینان قطعه است.

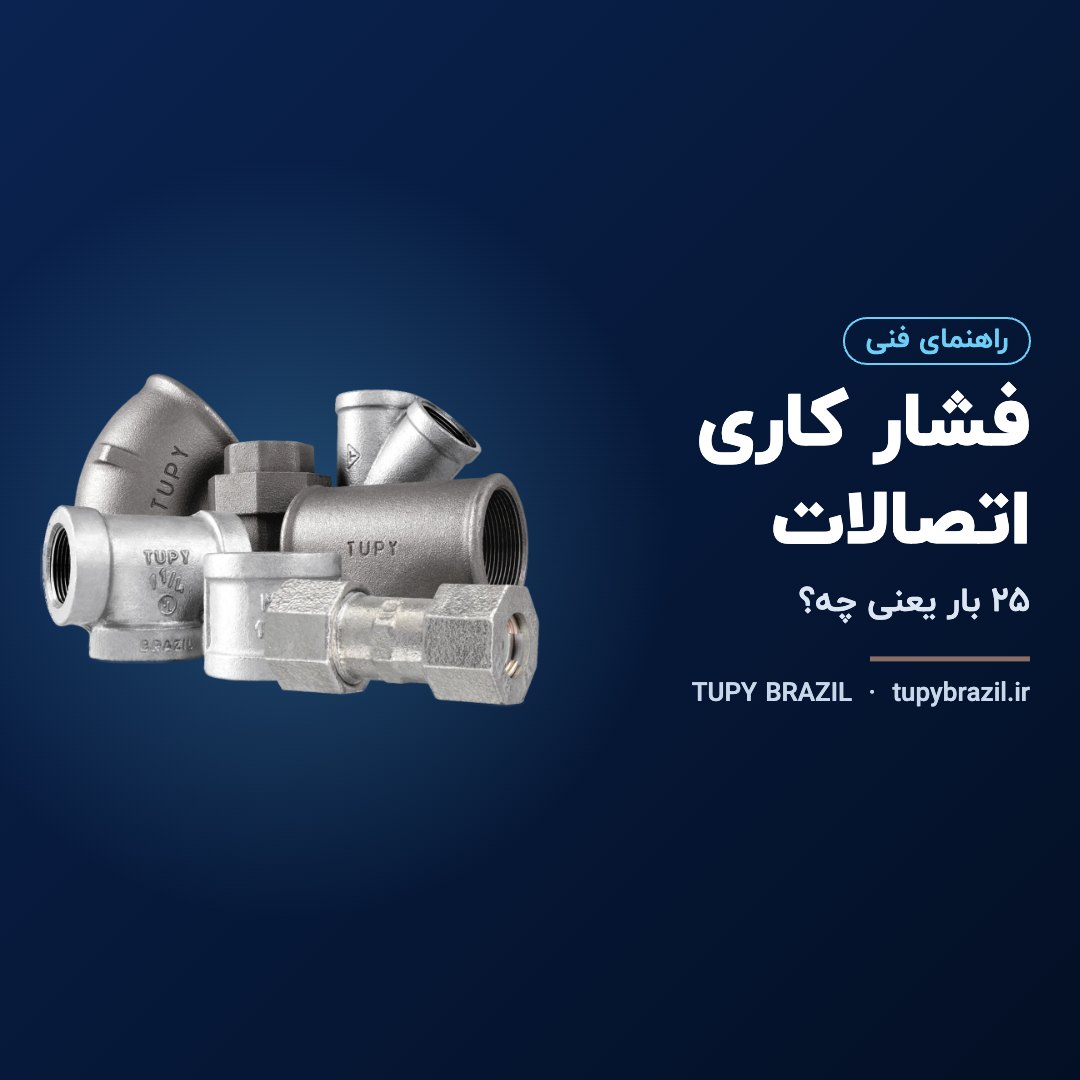

اتصالات دنده‌ای چدن چکش‌خوار توپی برزیل تا ۲۵ بار کار می‌کنند. این عدد برای سیال غیرشوک و دمای محیط تعریف می‌شود؛ با بالا رفتن دما و در شرایط ضربه‌دار، فشار مجاز پایین‌تر می‌آید.
چه چیزهایی این عدد را کم می‌کنند
| عامل | اثر |
|---|---|
| افزایش دما | استحکام ماده با دما افت می‌کند؛ در خطوط بخار و روغن داغ باید فشار مجاز را کاهش‌یافته در نظر گرفت |
| افزایش سایز | در یک فشار مشخص، نیروی وارد بر قطعه با سطح مقطع بالا می‌رود؛ سایزهای بزرگ‌تر حاشیه کمتری دارند |
| ضربه قوچ | بسته شدن سریع شیر یا راه‌اندازی پمپ، موجی تولید می‌کند که لحظه‌ای چند برابر فشار خط است |
| خوردگی و رسوب | جداره نازک‌تر یعنی تحمل کمتر؛ این همان چیزی است که در خطوط آب ساکن با گذشت زمان اتفاق می‌افتد |
| رزوه ناقص | اگر درگیری رزوه کامل نباشد، شکست از محل اتصال شروع می‌شود، نه از بدنه |
استانداردی که عدد را معتبر می‌کند
- EN 10242 / ISO 49 — ترکیب ماده، ابعاد، رواداری‌ها و فشار کاری اتصالات دنده‌ای چدن چکش‌خوار را تعیین می‌کند.
- ISO 7-1 (BSP) — گام و مخروط رزوه؛ آب‌بندی روی خود رزوه انجام می‌شود، پس دقت رزوه بخشی از تحمل فشار است.
- ISO 1461 — ضخامت و چسبندگی پوشش گالوانیزه گرم.
اگر فروشنده نتواند بگوید قطعه با کدام استاندارد ساخته شده، عدد فشار روی برگه هیچ پشتوانه‌ای ندارد.
چطور هنگام خرید کنترل کنیم
- وزن قطعه: سبک‌تر از حد انتظار یعنی جداره نازک‌تر و در نتیجه فشار کاری پایین‌تر.
- حک مشخصات: نام سازنده و سایز باید روی بدنه حک شده باشد.
- یکنواختی پوشش: پوشش ناقص، شروع خوردگی و کاهش تدریجی ضخامت جداره است.
- تمیزی و کامل بودن رزوه: دندانه پلیسه‌دار یا هرز، نقطه ضعف اتصال است.
- یکی بودن خانواده رزوه در کل خط: ترکیب BSP و NPT، آب‌بندی را ناقص می‌کند.
فشار خط را چطور تعیین کنیم
مبنا فشار کار عادی خط نیست؛ بیشترین فشاری است که خط تجربه می‌کند: فشار پمپ در حالت بسته (Shut-off)، فشار آزمون (Test) و موج‌های گذرا. اگر این بیشینه به عدد مجاز اتصال نزدیک شد، یا باید رده بالاتر انتخاب شود یا با شیر آهسته‌بند و مخزن ضربه‌گیر، موج را مهار کرد.
جمع‌بندی
عدد فشار کاری بدون سه شرط دما، سایز و شرایط ضربه معنا ندارد. اتصال درست آن است که ماده‌اش در برابر شوک تغییر شکل می‌دهد، جداره‌اش کامل است و رزوه‌اش دقیق — و استانداردی پشت این سه وجود دارد.
فشار کاری، ابعاد و وزن هر فیگور در کاتالوگ اتصالات توپی برزیل آمده و قیمت روز در لیست قیمت اتصالات گالوانیزه و سیاه به‌روزرسانی می‌شود.
