در طراحی یک شبکه لولهکشی، معمولاً بیشترین توجه به قطر لوله، فشار کاری و مسیر اجرا معطوف میشود. اما نقطهای که شبکهها در عمل از آن دچار مشکل میشوند، خودِ لوله نیست؛ اتصالات است. هر زانو، سهراهی، مغزی و بوشن یک نقطه اتصال مکانیکی است که همزمان باید فشار داخلی را تحمل کند، آببندی را حفظ کند و در برابر تنشهای وارد از بیرون مقاومت نشان دهد. به همین دلیل انتخاب جنس اتصال یک تصمیم فرعی نیست؛ عملاً تعیین میکند که شبکه شما پنج سال کار کند یا بیست سال.
تفاوت اصلی: ماده ترد در برابر ماده شکلپذیر
مهمترین معیار در انتخاب جنس اتصال، رفتار آن در لحظهای است که تنش از حد معمول فراتر میرود. مواد ترد — مانند چدن خاکستری معمولی — تا یک نقطه مشخص مقاومت میکنند و سپس بدون هشدار قبلی میشکنند. هیچ تغییر شکل قابل مشاهدهای رخ نمیدهد که به کاربر اجازه دهد مشکل را پیش از حادثه تشخیص دهد.

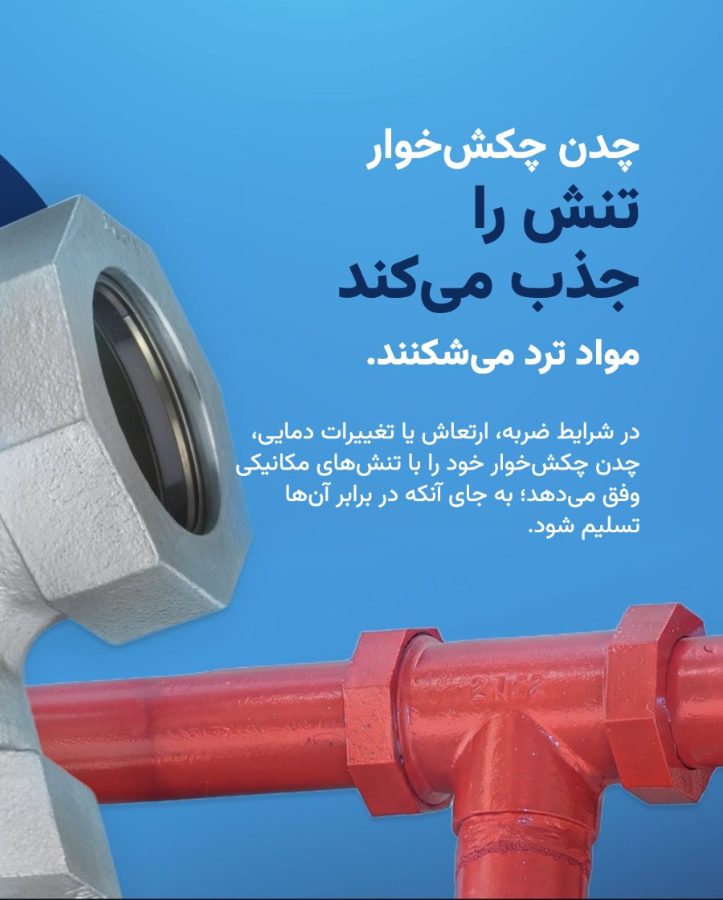

چدن چکشخوار رفتار متفاوتی دارد. در این ماده، کربن به شکل تودههای گرهای توزیع شده است، نه ورقههای تیز گرافیتی. همین تفاوت ساختاری باعث میشود ماده قابلیت تغییر شکل پلاستیک داشته باشد و به جای شکستن ناگهانی، تنش را جذب کند.
مهمترین شرایطی که این تفاوت خود را نشان میدهد عبارتاند از:
- ضربه — برخورد ابزار، سقوط جسم یا فشار حین نصب
- ارتعاش — شبکههای نزدیک به پمپ، کمپرسور یا موتورخانه
- تغییرات دمایی — انبساط و انقباض در خطوط بخار و آب گرم
- نشست ساختمان — تنشهای تدریجی که در طول سالها به شبکه وارد میشود
- ضربه قوچ — اضافه فشار لحظهای در زمان بسته شدن سریع شیر
در همه این حالتها، چدن چکشخوار خود را با تنش وفق میدهد؛ ماده ترد در برابر همان تنش تسلیم میشود.

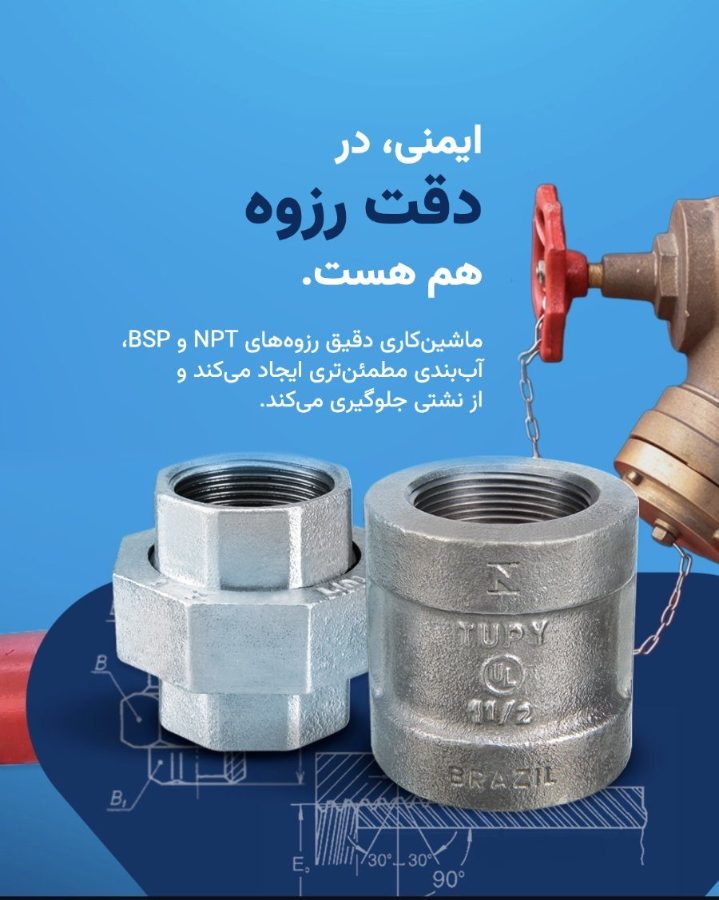

ایمنی فقط در جنس نیست؛ در دقت رزوه هم هست
نکتهای که اغلب نادیده گرفته میشود این است که بیشتر نشتیها از بدنه اتصال شروع نمیشوند، بلکه از محل رزوه آغاز میشوند. رزوههای استاندارد در اتصالات دندهای دو نوع اصلی دارند: NPT مطابق ASME B1.20.1 و BSP مطابق ISO 7-1 که در بازار ایران رایجتر است.
این دو استاندارد با یکدیگر قابل تعویض نیستند. زاویه دندانه و گام آنها متفاوت است و ترکیب کردنشان به آببندی ناقص منجر میشود — مشکلی که ممکن است در تست اولیه خود را نشان ندهد و ماهها بعد به نشتی تبدیل شود.
کیفیت ماشینکاری رزوه هم به همان اندازه اهمیت دارد. رزوهای که با تلورانس دقیق تراشیده شده باشد:
- سطح تماس یکنواختتری با رزوه لوله ایجاد میکند
- به نوار تفلون یا خمیر آببندی کمتری نیاز دارد
- در برابر شل شدن ناشی از ارتعاش مقاومتر است
- امکان باز و بسته کردن مجدد را بدون آسیب به دندانه فراهم میکند
قابلیت شکلپذیری چدن چکشخوار در همینجا مزیت دوم خود را نشان میدهد: هنگام سفت کردن اتصال، دندانهها اندکی خود را با رزوه مقابل تطبیق میدهند و آببندی بهتری ایجاد میکنند، بدون آنکه لبهها بشکنند.

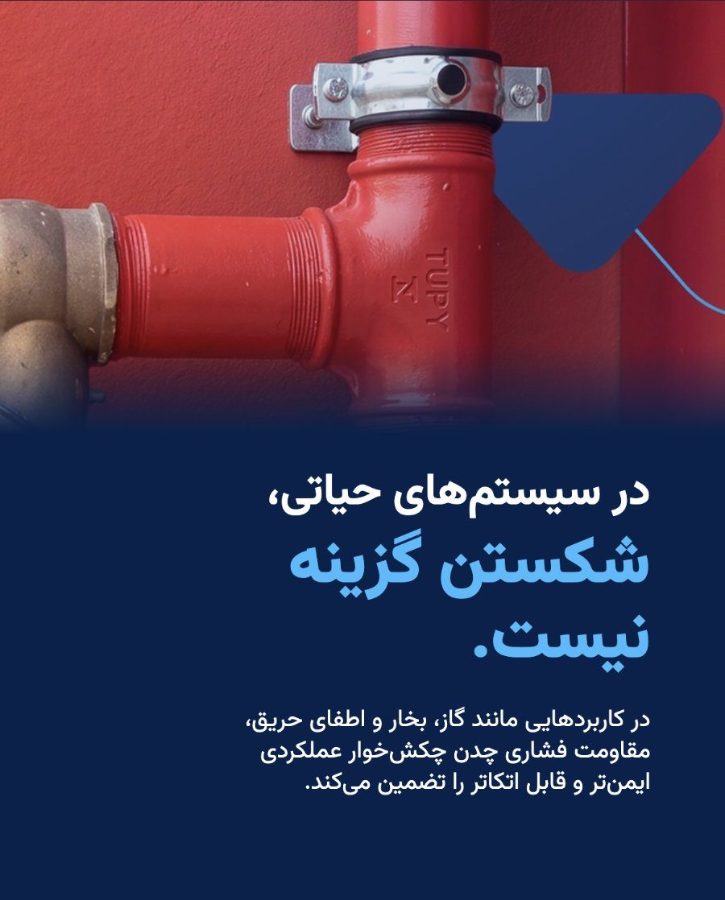

در سیستمهای حیاتی، شکست یک گزینه نیست
در بسیاری از کاربردها، خرابی یک اتصال به معنای نشتی و خیس شدن کف است. اما در چند کاربرد مشخص، خرابی اتصال یک حادثه ایمنی محسوب میشود.
۱. شبکههای اطفای حریق
سیستم اسپرینکلر ماهها و سالها بیاستفاده تحت فشار میماند و باید در لحظهای که به آن نیاز است بدون خطا عمل کند. در این کاربرد، اتصالات باید دارای تأییدیههای معتبر باشند — تأییدیهای که روی بدنه محصول حک میشود و قابل بررسی است.
۲. خطوط گاز
نشتی در شبکه گاز مستقیماً به خطر انفجار و مسمومیت منجر میشود. اینجا هم مقاومت در برابر ضربه و هم دقت آببندی رزوه اهمیت حیاتی دارند.
۳. خطوط بخار و آب گرم صنعتی
دمای بالا، سیکلهای حرارتی مکرر و فشار زیاد ترکیبی است که ماده ترد به سرعت در برابر آن تسلیم میشود.
۴. هوای فشرده
خطوط هوای فشرده انرژی زیادی ذخیره میکنند؛ ترکیدن یک اتصال در این خطوط میتواند مانند پرتابه عمل کند.
چه چیزی را هنگام خرید بررسی کنیم؟
یک اتصال باکیفیت را میتوان پیش از نصب تشخیص داد. موارد زیر را کنترل کنید:
| مورد بررسی | چه چیزی را ببینید |
|---|---|
| حک روی بدنه | نام سازنده، سایز، کشور تولید و تأییدیهها باید خوانا و برجسته باشند |
| استاندارد ابعادی | مطابقت با ASME B16.3 یا EN 10242 |
| جنس ماده | مطابقت با ASTM A197 / A47 یا EN 1562 |
| پوشش گالوانیزه | یکنواخت، بدون تاول و بدون نقاط بدون پوشش، مطابق ASTM A153 |
| کیفیت رزوه | دندانههای تیز و سالم، بدون پلیسه و بدون دندانه ناقص |
| سطح داخلی | عاری از ماسه ریختهگری و زائده |
یک نکته عملی: اتصالی که مشخصات آن روی بدنه حک نشده، عملاً قابل ردیابی نیست. اگر روزی مشکلی پیش بیاید، هیچ راهی برای تعیین منشأ و مسئولیت وجود ندارد.
جمعبندی
تفاوت قیمت میان یک اتصال استاندارد و یک اتصال بیکیفیت در مقیاس کل پروژه، معمولاً درصد بسیار کوچکی از هزینه است. اما تفاوت هزینه یک نشتی در خط گاز، یا خرابی شبکه اسپرینکلر در لحظه حریق، با آن قابل مقایسه نیست.
اتصالات چدن چکشخوار TUPY در برزیل تولید میشوند و مطابق استانداردهای بینالمللی ابعادی و متالورژیکی ساخته شدهاند. برای دریافت کاتالوگ فنی، جدول فشار کاری و لیست قیمت با ما تماس بگیرید.
